一、产品简介

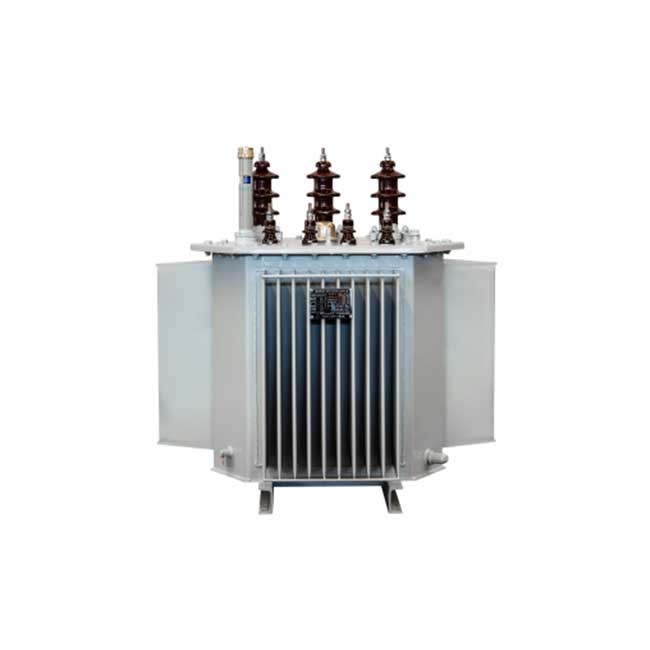

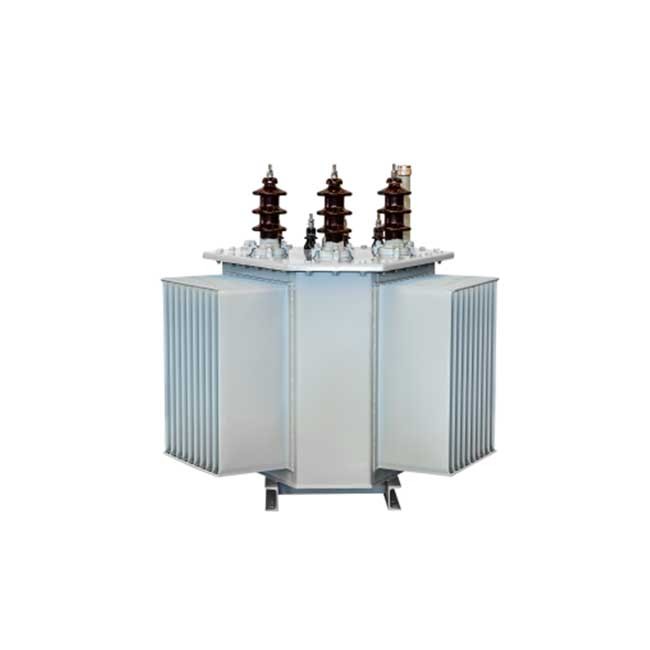

S13-MRL系列立体巻鉄心配电变压器产品突破了传统的平面式结构布置,采用三相对称立体式结构。由于其磁路中无空气隙,卷绕更紧密,硅钢带的导磁方向与磁路方向完全一致,三个心柱呈等边三角形立体排列,三相磁路长度一致,产品噪音低,是当前节能配电变压器。
二、产品特点
◆三相平衡、谐波电流小 三个心柱的磁路长度相同,磁阻一致,三相完全平衡,就有极低的谐波电流特点
◆空载损耗、空载电流小,噪音低
◆专用自动绕线机,保证线圈质量
◆绕线采用内定位结构,有效保护铁心,保证铁心损耗
三、产品参数及尺寸数据:
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
80 |
630/600 |
0.3 |
4 |
50 |
100 |
910/870 |
0.24 |
||||
80 |
130 |
1310/1250 |
0.22 |
||||
100 |
150 |
1580/1500 |
0.21 |
||||
125 |
170 |
1890/1800 |
0.2 |
||||
160 |
200 |
2310/2200 |
0.19 |
||||
200 |
240 |
2730/2600 |
0.18 |
||||
250 |
290 |
3200/3050 |
0.17 |
||||
315 |
340 |
3830/3650 |
0.16 |
||||
400 |
410 |
4520/4300 |
0.16 |
||||
500 |
480 |
5410/5150 |
0.16 |
||||
630 |
570 |
6200 |
0.15 |
4.5 |
|||
800 |
700 |
7500 |
0.15 |
||||
1000 |
830 |
10300 |
0.14 |
||||
1250 |
970 |
12000 |
0.13 |
||||
1600 |
1170 |
14500 |
0.12 |
四、外形尺寸
暂缺
