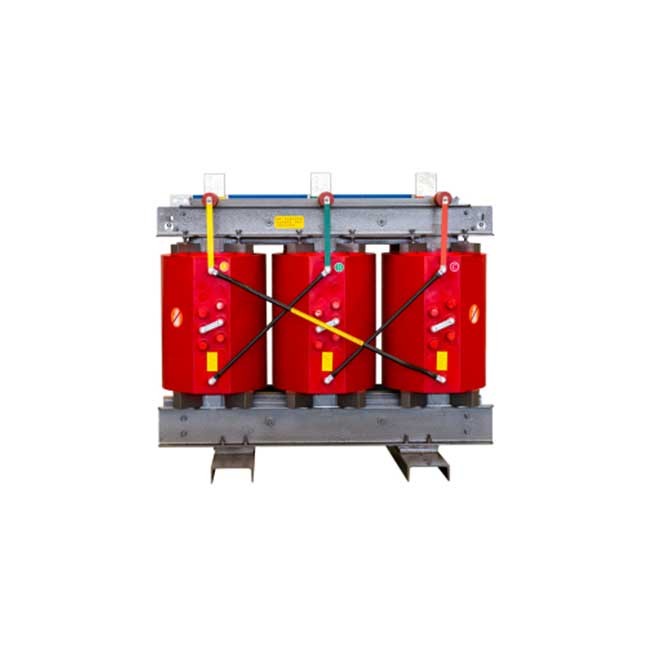

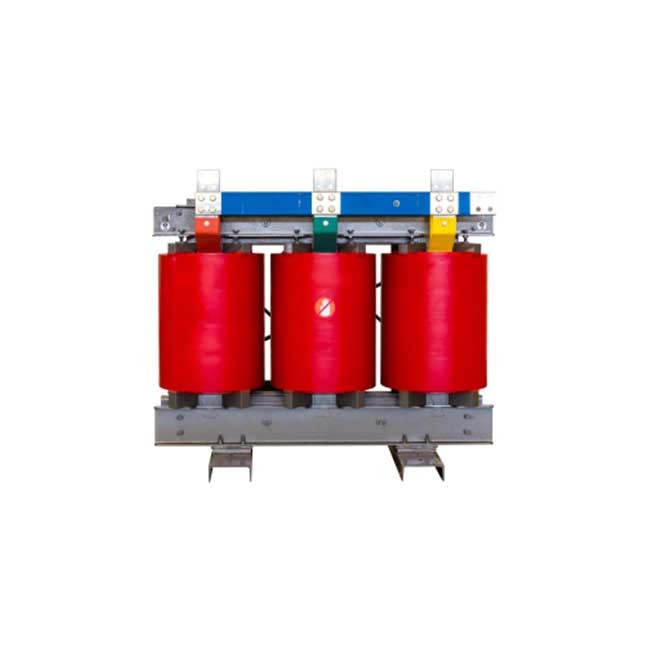

一、产品简介
我司35kV级及以下SCB系列环氧树脂干式变压器以H级环氧树脂为绝缘材料,低压绕组采用铜带(箔)绕成,高压绕制采用导线绕制,在真空中浇注环氧树脂并固化,构成高强度玻璃钢体结构。环氧树脂干式变压器有电气性能好、耐雷电冲击能力强、抗短路能力强、体积小重量轻等特点。另可安装温度显示控制器,对变压器绕组的运行温度进行显示和控制,保证变压器正常使用寿命,我司通过引进葡萄牙干式变压器技术,经过20几年不断改进优化,升级开发了SCB10、SCB11、SCB12、SCB13系列干式电力变压器,该系列产品满足国家标准GB/T10228的要求,并完全遵循干式变压器性能水平代号制定原则,其中SCB12达到二级能效,SCB13系列产品达到一级能效标准,广泛应用于国家电网、建筑,能源,化工、交通、钢铁、工业,发电等领域,在工厂、配居工程、商务办公、商业中心、数据中心等广泛应用。
二、产品特点
◆技术成熟、工艺先进、设备一流
国内较早引进葡萄牙先进成熟技术和生产工艺,通过增添德国乔格铁芯横剪生产线和德国海德里希真空浇注设备,产品的设计、制造处于行业领先地位
◆核心材料、知名品牌、品质保证
宝武集团直供优质晶粒冷轧取向硅钢片,线圈采用优质无氧铜,含铜量≥99.95%
◆经济耐用、性价比高、应用广泛
◆超低损耗、节能产品
SCB10、SCB11系列产品符合三级能效标准,SCB12系列产品达二级能效,SCB13系列产品达一级能效
◆极低噪音水平,是配居工程和商业楼宇变电设备的理想选择
优质冷轧取向硅钢片,七步进全斜接缝叠片式结构,合理铁心宽高比设计,使产品的噪音大幅度的降低,噪声水平行业标准10~15分贝。
◆智能化监控、过负荷能力和抗突发短路能力强
可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并同屏显示相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置,不仅能保证满负荷安全运行、风机启动后具有较强的过负载能力,可供用户应对突发状况下的过负载需求,具有出色的抗突发短路能力。
三、主要技术参数
SCB10系列10kV级无励磁调压干式配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
190 |
710 |
2 |
4 |
50 |
270 |
1000 |
2 |
||||
80 |
370 |
1380 |
1.5 |
||||
100 |
400 |
1570 |
1.5 |
||||
125 |
470 |
1850 |
1.3 |
||||
160 |
540 |
2130 |
1.3 |
||||
200 |
620 |
2530 |
1.1 |
||||
250 |
720 |
2760 |
1.1 |
||||
315 |
880 |
3470 |
1 |
||||
400 |
980 |
3990 |
1 |
||||
500 |
1160 |
4880 |
1 |
||||
630 |
1340 |
5880 |
0.85 |
6 |
|||
800 |
1520 |
6960 |
0.85 |
||||
1000 |
1770 |
8130 |
0.85 |
||||
1250 |
2090 |
9690 |
0.85 |
||||
1600 |
2450 |
11730 |
0.85 |
||||
2000 |
3050 |
14450 |
0.7 |
||||
2500 |
3600 |
17170 |
0.7 |
SCB11系列10kV级无励磁调压干式配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
170 |
710 |
2 |
4 |
50 |
240 |
1000 |
2 |
||||
80 |
330 |
1380 |
1.5 |
||||
100 |
360 |
1570 |
1.5 |
||||
125 |
420 |
1850 |
1.3 |
||||
160 |
480 |
2130 |
1.3 |
||||
200 |
550 |
2530 |
1.1 |
||||
250 |
640 |
2760 |
1.1 |
||||
315 |
790 |
3470 |
1 |
||||
400 |
880 |
3990 |
1 |
||||
500 |
1040 |
4880 |
1 |
||||
630 |
1200 |
5880 |
0.85 |
6 |
|||
800 |
1360 |
6960 |
0.85 |
||||
1000 |
1590 |
8130 |
0.85 |
||||
1250 |
1880 |
9690 |
0.85 |
||||
1600 |
2200 |
11730 |
0.85 |
||||
2000 |
2740 |
14450 |
0.7 |
||||
2500 |
3240 |
17170 |
0.7 |
SCB12系列10kV级无励磁调压干式配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
150 |
710 |
2 |
4 |
50 |
215 |
1000 |
2 |
||||
80 |
295 |
1380 |
1.5 |
||||
100 |
320 |
1570 |
1.5 |
||||
125 |
375 |
1850 |
1.3 |
||||
160 |
430 |
2130 |
1.3 |
||||
200 |
495 |
2530 |
1.1 |
||||
250 |
575 |
2760 |
1.1 |
||||
315 |
705 |
3470 |
1 |
||||
400 |
785 |
3990 |
1 |
||||
500 |
930 |
4880 |
1 |
||||
630 |
1070 |
5880 |
0.85 |
6 |
|||
800 |
1215 |
6960 |
0.85 |
||||
1000 |
1415 |
8130 |
0.85 |
||||
1250 |
1670 |
9690 |
0.85 |
||||
1600 |
1960 |
11730 |
0.85 |
||||
2000 |
2440 |
14450 |
0.7 |
||||
2500 |
2880 |
17170 |
0.7 |
SCB13系列10kV级无励磁调压干式配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
135 |
640 |
2 |
4 |
50 |
195 |
900 |
2 |
||||
80 |
265 |
1240 |
1.5 |
||||
100 |
290 |
1415 |
1.5 |
||||
125 |
340 |
1665 |
1.3 |
||||
160 |
385 |
1915 |
1.3 |
||||
200 |
445 |
2275 |
1.1 |
||||
250 |
515 |
2485 |
1.1 |
||||
315 |
635 |
3125 |
1 |
||||
400 |
705 |
3590 |
1 |
||||
500 |
835 |
4390 |
1 |
||||
630 |
935 |
5365 |
0.85 |
6 |
|||
800 |
1095 |
6265 |
0.85 |
||||
1000 |
1275 |
7315 |
0.85 |
||||
1250 |
1505 |
8720 |
0.85 |
||||
1600 |
1765 |
10555 |
0.85 |
||||
2000 |
2195 |
13005 |
0.7 |
||||
2500 |
2590 |
15455 |
0.7 |
SCB10系列35kV级无励磁调压干式配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
50 |
35 36 37 38.5 |
0.4 |
Dyn11或Yyn0 |
450 |
1420 |
2.3 |
6 |
100 |
630 |
2090 |
2 |
||||
160 |
790 |
2810 |
1.5 |
||||
200 |
880 |
3320 |
1.5 |
||||
250 |
990 |
3800 |
1.3 |
||||
315 |
1170 |
4510 |
1.3 |
||||
400 |
1370 |
5410 |
1.1 |
||||
500 |
1620 |
6650 |
1.1 |
||||
630 |
1860 |
7690 |
1 |
||||
800 |
2160 |
9120 |
1 |
||||
1000 |
2430 |
10400 |
0.75 |
||||
1250 |
2830 |
12700 |
0.75 |
||||
1600 |
3240 |
15400 |
0.75 |
||||
2000 |
3820 |
18200 |
0.75 |
||||
2500 |
4450 |
21800 |
0.75 |
四、外形尺寸
暂缺
