一、产品简介

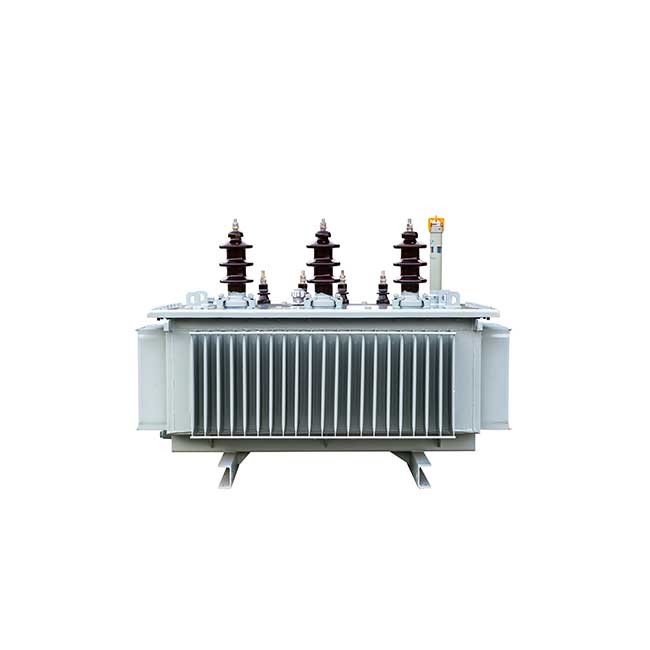

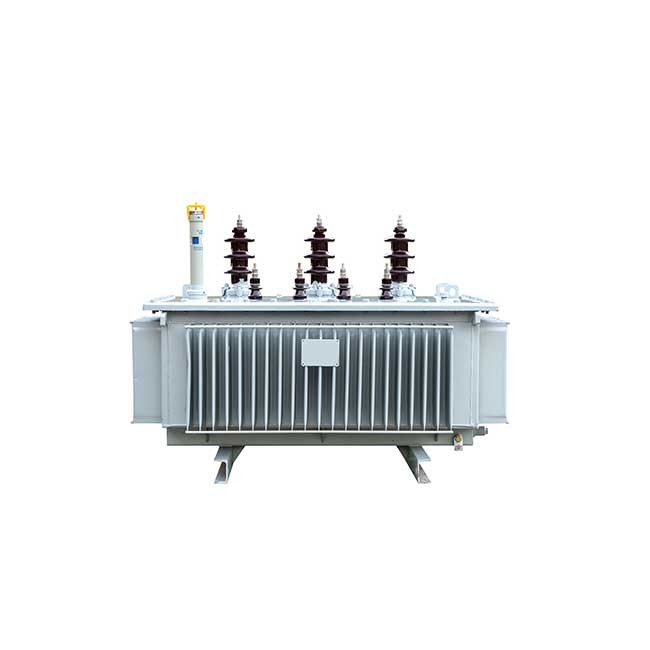

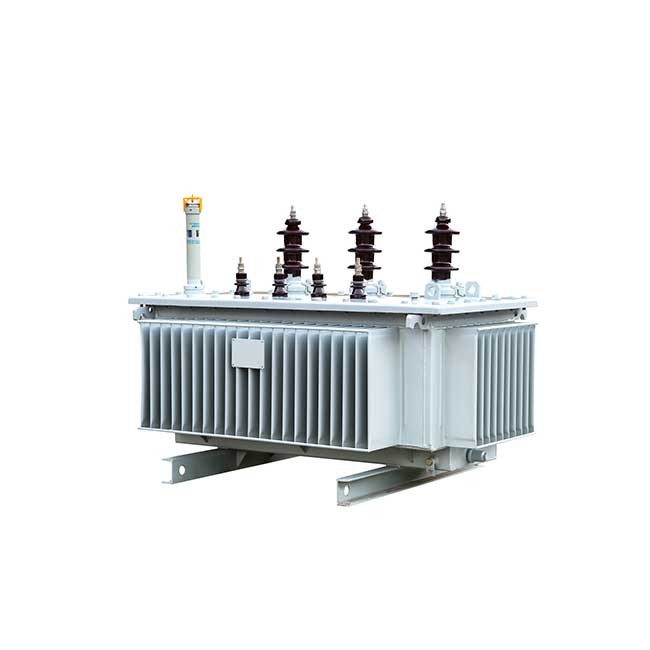

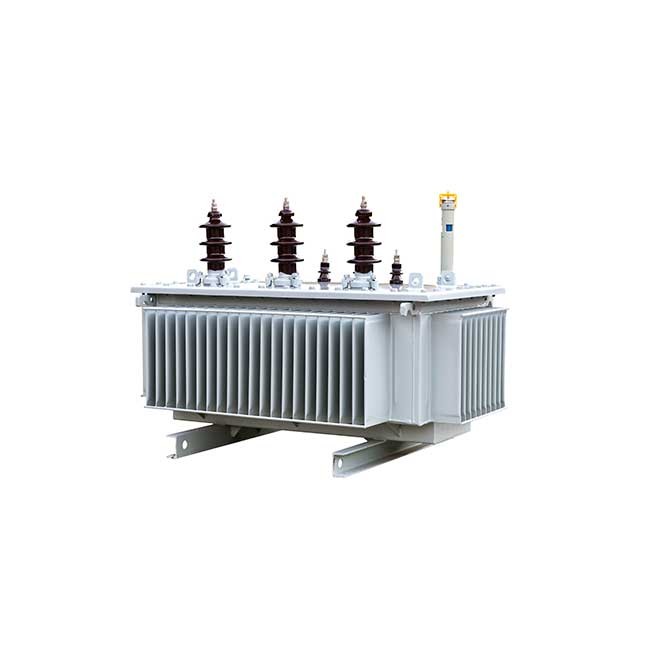

S(B)H15-M-30~1600/10油浸式非晶合金铁心配电变压器是新一代节能环保产品,其变压器铁心采用非晶合金材料制成,区别于用硅钢片作为铁心导磁材料的传统变压器。其空载损耗大幅度降低。非晶合金铁心变压器比普通S9型和S11型变压器的空载损耗分别下降74%和63%,且在五年之内可收回它相对于硅钢片铁心变压器所增加的投资成本,大幅度降低运行成本。本产品适用于三相、50Hz、10kV级以下的配电系统,广泛应用于人口密集的中心城区和街道、高速公路、停车场、机场、港口、旅游景点等场所。
SBH16型油浸式非晶配电变压器是在SBH15型非晶变压器的基础上,优化产品结构,使用高品质的原材料和先进的制造工艺方法,从而更进一步提高变压器性能,达到真正意义上空负载损耗低、短路承受能力强、局放低、温升低、噪声低的能效等级配电变压器,实现运行成本低、节能环保的目的。
二、产品特点
◆多重减震降噪措施,保证产品运行噪音降到最低
产品结构采用了独特的减震、隔震、吸音降噪结构、工艺和材料,将产品运行噪音降到最低。
◆特殊的结构设计和材料选用,抗短路能力强
低压线圈采用铜箔绕制,内部以玻璃钢作为支撑,加上特殊的线圈压紧结构,变压器抗短路能力大大提高。
◆优质的非晶合金铁心,空载损耗极低
利用非晶带材经过剪切、成型、热处理等工艺制作而成非晶合金铁心,是非晶合金变压器的核心零部件,与传统的硅钢变压器相比,具有损耗低、高导磁性,其空载损耗比普通硅钢变压器可下降65%-80%。
◆非晶铁心在通过较高频率磁通时,仍具有低铁损及低激磁电流的特性而不致产生铁心饱和的问题,故以非晶铁心制成的非晶合金变压器具有较好的耐谐波能力。
三、主要技术参数
S(B)H15系列油浸式非晶合金铁心配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
33 |
630/600 |
1.5 |
4 |
50 |
43 |
910/870 |
1.2 |
||||
80 |
60 |
1310/1250 |
1 |
||||
100 |
75 |
1580/1500 |
0.9 |
||||
125 |
85 |
1890/1800 |
0.8 |
||||
160 |
100 |
2310/2200 |
0.6 |
||||
200 |
120 |
2730/2600 |
0.6 |
||||
250 |
140 |
3200/3050 |
0.6 |
||||
315 |
170 |
3830/3650 |
0.5 |
||||
400 |
200 |
4520/4300 |
0.5 |
||||
500 |
240 |
5410/5150 |
0.5 |
||||
630 |
320 |
6200 |
0.3 |
4.5 |
|||
800 |
380 |
7500 |
0.3 |
||||
1000 |
450 |
10300 |
0.3 |
||||
1250 |
530 |
12000 |
0.2 |
||||
1600 |
630 |
14500 |
0.2 |
S(B)H16系列油浸式非晶合金铁心配电变压器 |
|||||||
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
33 |
565/540 |
1.5 |
4 |
50 |
43 |
820/785 |
1.2 |
||||
80 |
60 |
1180/1125 |
1 |
||||
100 |
75 |
1420/1350 |
0.9 |
||||
125 |
85 |
1700/1620 |
0.8 |
||||
160 |
100 |
2080/1980 |
0.6 |
||||
200 |
120 |
2455/2340 |
0.6 |
||||
250 |
140 |
2880/2745 |
0.6 |
||||
315 |
170 |
3445/3285 |
0.5 |
||||
400 |
200 |
4070/3870 |
0.5 |
||||
500 |
240 |
4870/4635 |
0.5 |
||||
630 |
320 |
5580 |
0.3 |
4.5 |
|||
800 |
380 |
6750 |
0.3 |
||||
1000 |
450 |
9270 |
0.3 |
||||
1250 |
530 |
10800 |
0.2 |
||||
1600 |
630 |
13050 |
0.2 |
四、外形尺寸
暂缺
