一、产品简介

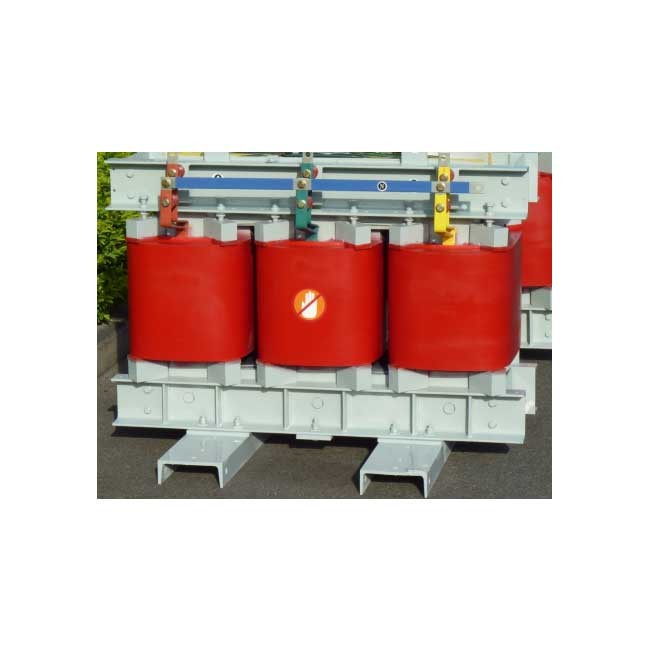

我司10kV级SCBH系列非晶合金铁心环氧树脂干式变压器以优质非晶合金制成铁心,H级环氧树脂为绝缘材料,低压绕组采用铜带(箔)绕成,高压绕制采用导线绕制,在真空中浇注环氧树脂并固化,构成高强度玻璃钢体结构。具有空载损耗低,电气性能好、耐雷电冲击能力强、抗短路能力强等特点。广泛应用于商业中心、数据中心、地铁和工矿企业等。
二、产品特点
◆优质的非晶合金铁心,空载损耗极低
◆独特的减震降噪体系
◆外形美观,占地面积小
◆经济节能、性价比高、应用广泛
◆超低损耗、节能产品
◆智能化监控、过负荷能力和抗突发短路能力强
三、主要技术参数
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 |
0.4 |
Dyn11或Yyn0 |
70
|
675 |
1.6 |
4 |
50 |
90 |
950 |
1.4 |
||||
80 |
120 |
1310 |
1.3 |
||||
100 |
130 |
1490 |
1.2 |
||||
125 |
150 |
1760 |
1.1 |
||||
160 |
170 |
2025 |
1.1 |
||||
200 |
200 |
2405 |
1 |
||||
250 |
230 |
2620 |
1 |
||||
315 |
280 |
3295 |
0.9 |
||||
400 |
310 |
3790 |
0.8 |
||||
500 |
360 |
4635 |
0.8 |
||||
630 |
410 |
5660 |
0.7 |
6 |
|||
800 |
480 |
6610 |
0.7 |
||||
1000 |
550 |
7725 |
0.6 |
||||
1250 |
650 |
9205 |
0.6 |
||||
1600 |
760 |
11145 |
0.6 |
||||
2000 |
1000 |
13725 |
0.5 |
||||
2500 |
1200 |
16310 |
0.5 |
四、外形尺寸
暂缺
