一、产品简介
VSCE(I)系列户内高压交流真空断路器系三相交流50Hz、额定电压为12kV的户内装置。适用于各种不同性质的负荷及频繁操作的场合,可供工矿、企业、发电厂及变电站电气设施的控制和保护之用。该产品符合国家标准GB1984 《交流高压断路器》及国际电工委员会 IEC60056《高压交流断路器》 等标准的规定。

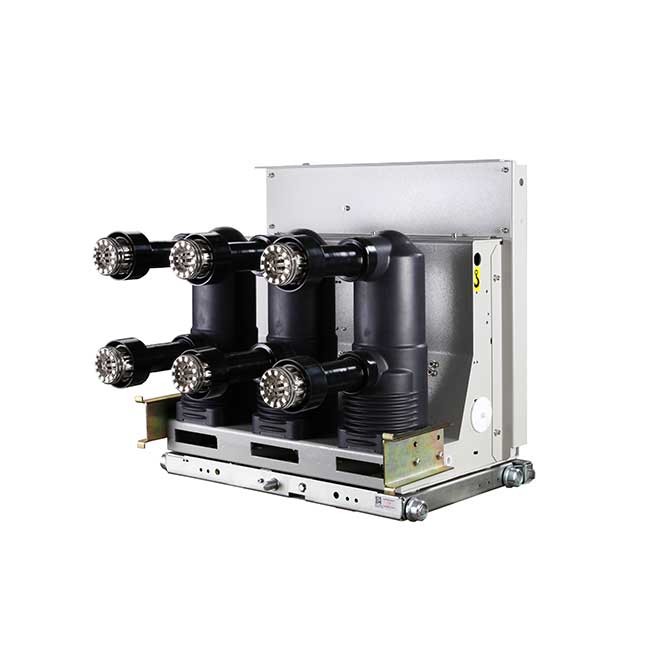

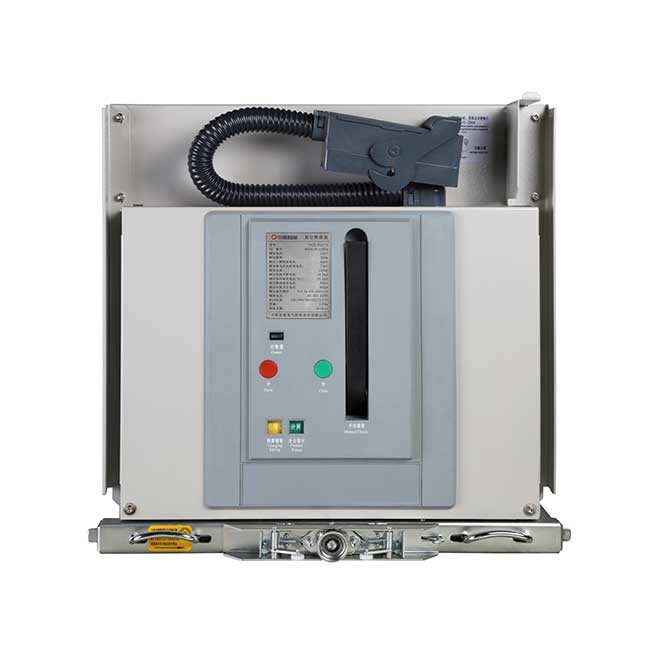

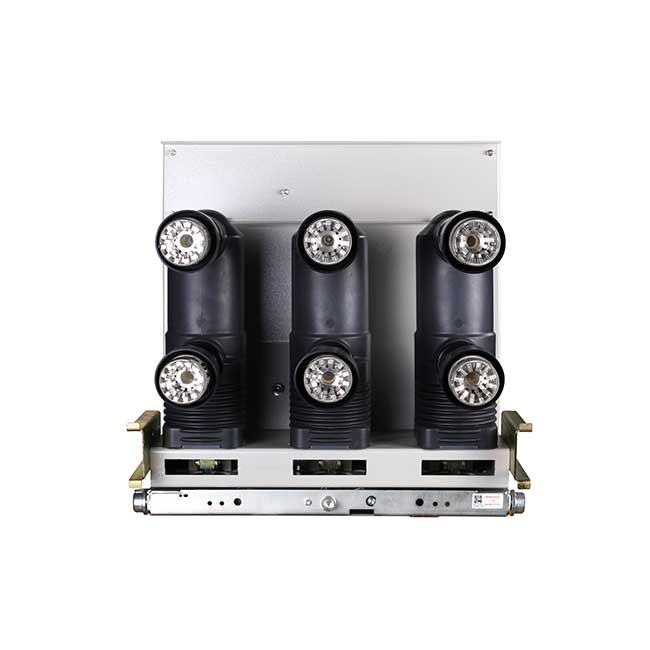

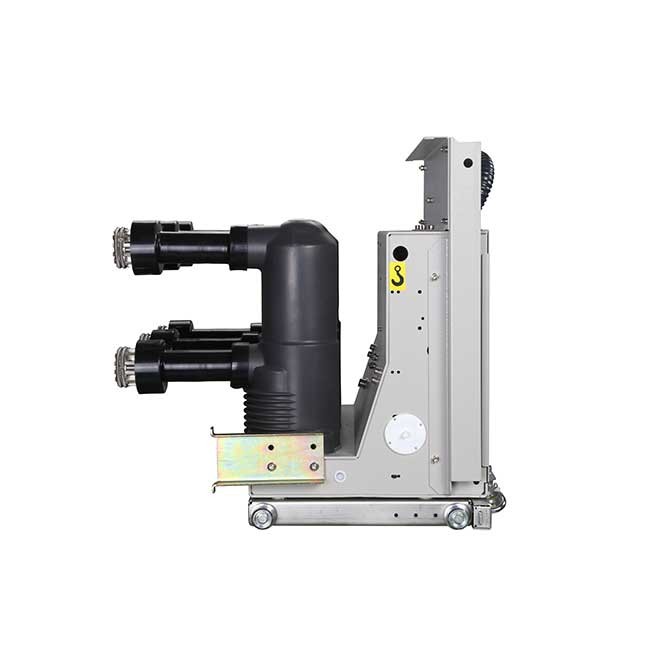

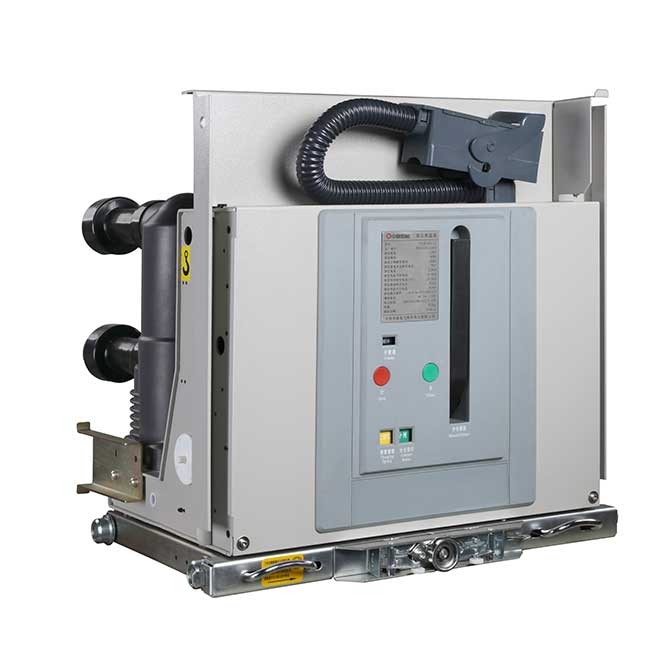

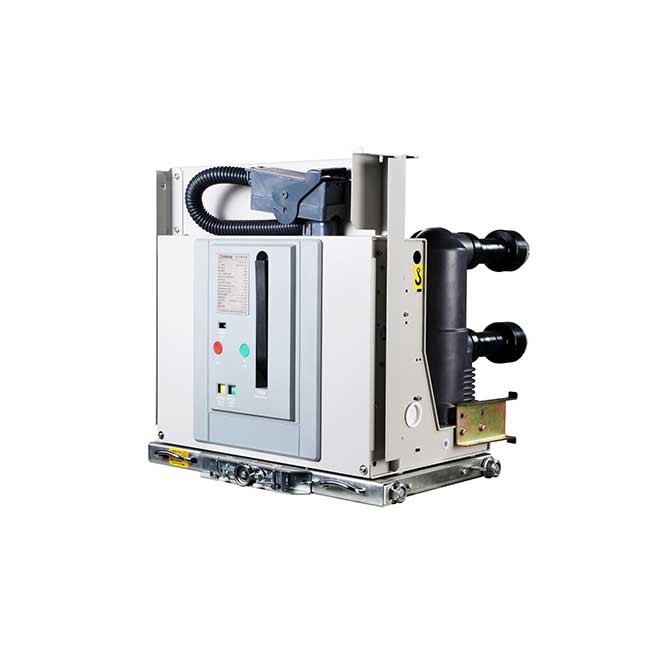

断路器在柜内的安装形式为可抽出手车式。也有机构在侧面布置的可固定安装的断路器。
二、产品特点
◆全封闭式的极柱具有优良的电气性能
◆断路器机构具有优良的防腐性能和先进的设计
◆断路器为 C2 级断路器
断路器容性电流开断过程中,具有极低的重击穿概率,满足 C2 级断路器的要求
◆采用缓冲性能优异的缓冲器
特殊设计的缓冲器,降低了断路器的分闸过冲和分闸反弹,提高了断路器的机械寿命
◆采用尼龙材料的绝缘拉杆
绝缘拉杆采用进口的尼龙 66 加玻纤材料加工而成,既保证了强度和韧性,又保证了电气性能
三、主要技术参数
序号 |
名 称 |
单 位 |
数 据 |
|||||
1 |
额定电压 |
kV |
12 |
|||||
2 |
额定绝 缘水平 |
额定工频耐受电压(kV 1min) |
相间、相对地 |
42 |
||||
断口间 |
48 |
|||||||
雷电冲击耐压 |
相间、相对地 |
75 |
||||||
断口间 |
85 |
|||||||
3 |
额定频率 |
Hz |
50 |
|||||
4 |
额定电流 |
A |
630,1250 |
|||||
5 |
额定短时开断电流 |
kA |
20 , 25, 31.5 |
|||||
6 |
额定峰值耐受电流 |
50 |
63 |
80 |
||||
7 |
额定短路耐受电流 |
20 |
25 |
31.5 |
||||
8 |
额定短路持续时间 |
s |
4 |
|||||
9 |
额定短路关合电流 |
kA |
50 |
63 |
80 |
|||
10 |
额定操作顺序 |
s |
O-0.3s-CO-180s-CO |
|||||
11 |
开断时间 |
ms |
<80 |
|||||
13 |
额定短路开断电流开断次数 |
次 |
30 |
|||||
14 |
机械寿命 |
30000 |
柜宽 |
参数 (12KV) |
P |
A |
B |
C |
D |
600 |
630A …31.5KA |
150 |
502 |
502 |
498 |
42.5 |
1250A …31.5KA |
502 |
502 |
498 |
42.5 |
||
800 |
630A …31.5KA |
210 |
650 |
652 |
648 |
42.5 |
1250A …31.5KA |
650 |
652 |
648 |
42.5 |
||
1000 |
630A …31.5KA |
275 |
850 |
852 |
844 |
48.5 |
1250A …31.5KA |
850 |
852 |
844 |
48.5 |
图4 手车式断路器外形尺寸
参数(12kV) |
P |
A |
B |
h1 |
h2 |
H |
630、1250A …31.5KA |
150 |
450 |
400 |
236 |
275 |
552 |
|
210 |
588 |
550 |
236 |
275 |
552 |
图5 固定式断路器外形尺寸
配套柜宽 |
相距 |
A |
B |
C |
D |
E |
1000 |
275 |
850 |
800 |
700 |
852 |
880 |
800 |
210 |
650 |
600 |
550 |
652 |
680 |
650 |
150 |
500 |
450 |
400 |
502 |
530 |
550 |
150 |
400 |
350 |
300 |
402 |
430 |
