一、产品简介

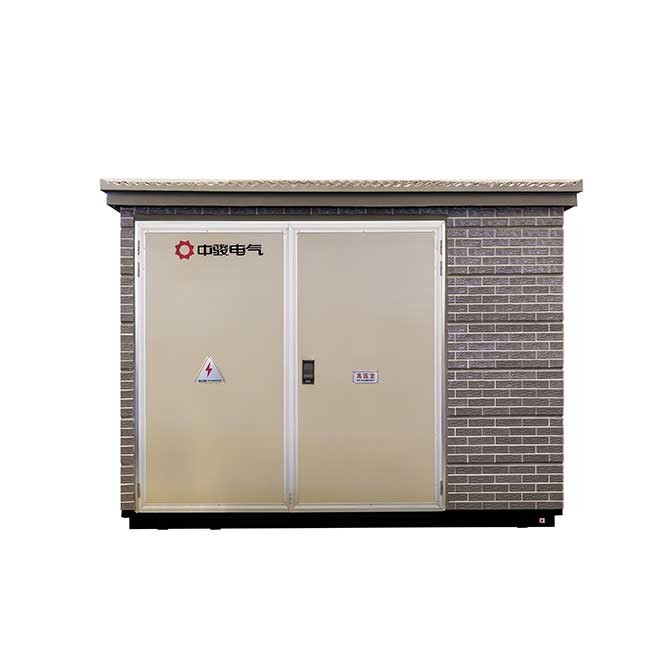

本公司生产的YB□22-12/0.4系列预装式变电站是一种根据国内外的技术要求和运行习惯并充份考虑国内电网和环境的特点而设计的产品。本产品符合国家标准GB17467-1998《高压/低压预装式变电站》,并通过全部型式试验。
本系列产品用于额定频率50Hz,额定电压为12kV及以下的三相交流系统中,容量在2500kVA及以下需要环网和终端供电的公共配电网中。可广泛用于户外且公众能接近的场所。如住宅小区,厂矿企业,大型工地,高层建筑、机场码头、路灯控制系统等场合。既可作永久性电源,也可作为施工电源,同时根据需要也可以用于光伏发电升压站和风力发电升压站。
二、产品特点

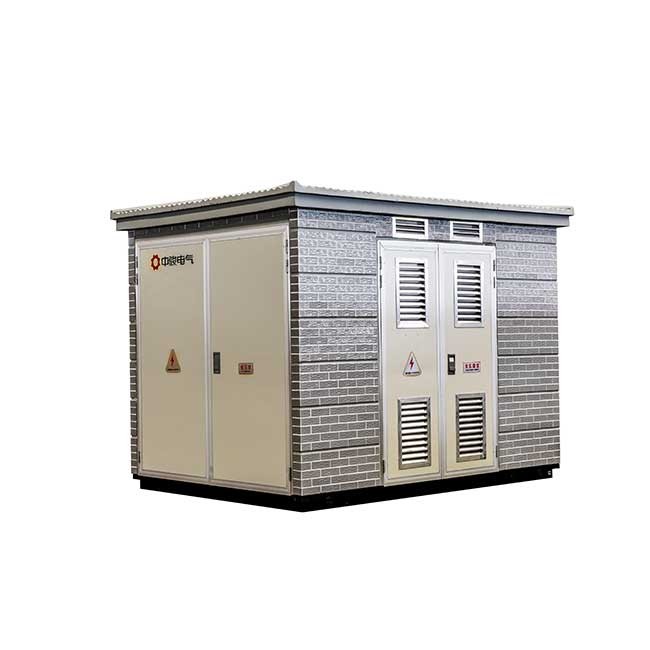

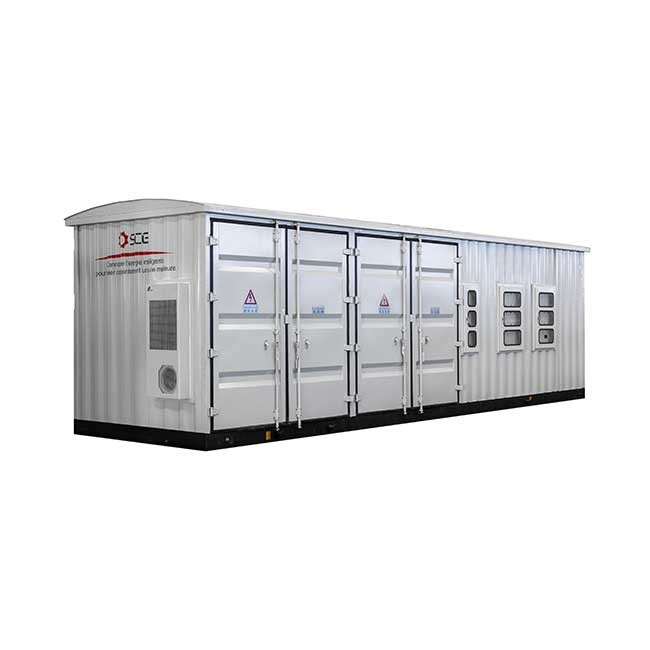

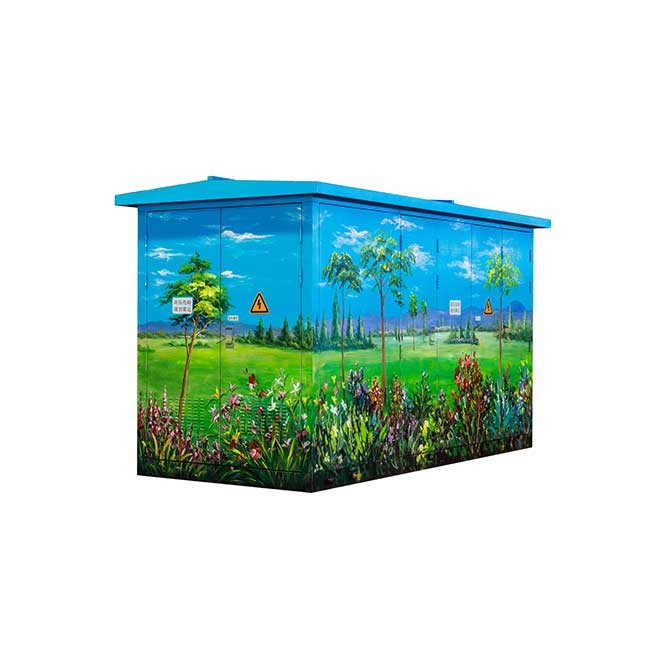

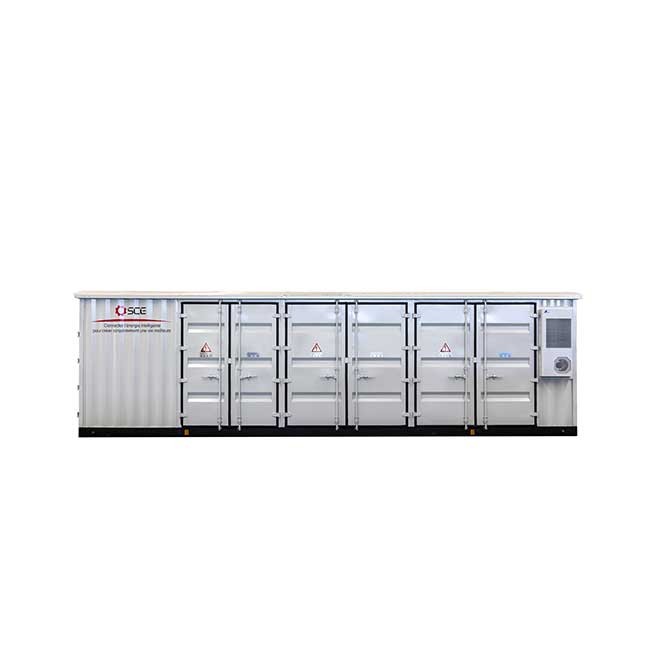

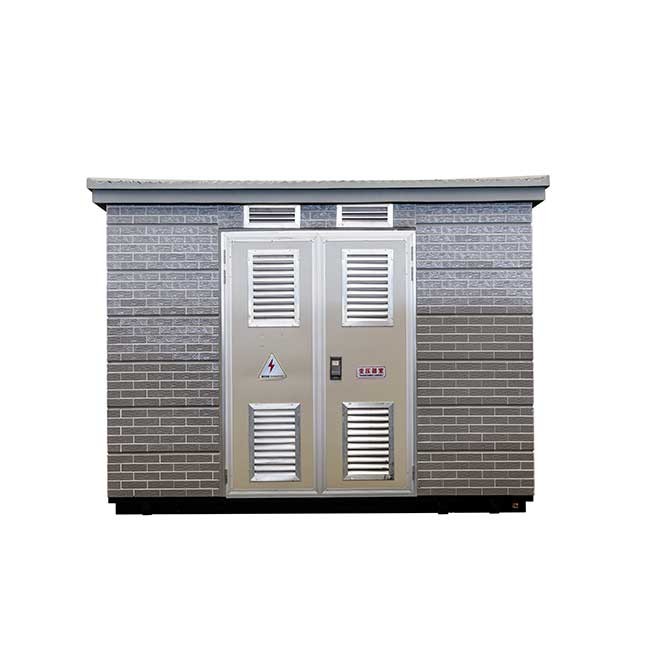

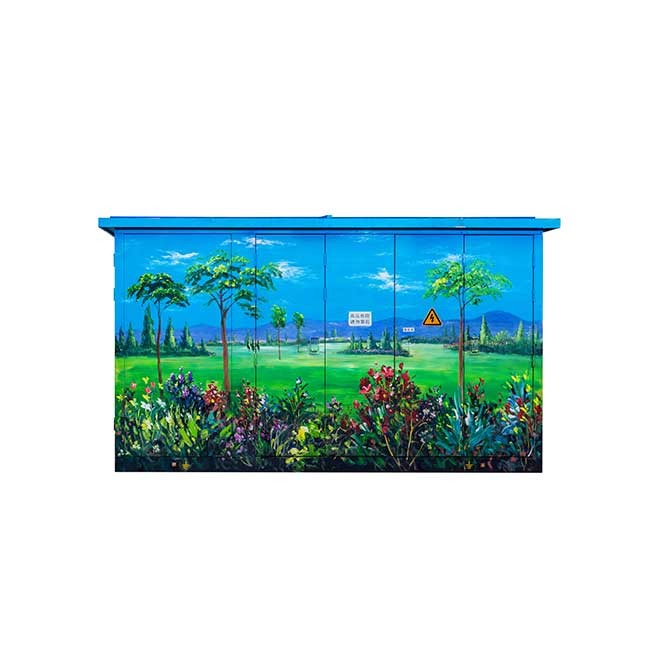

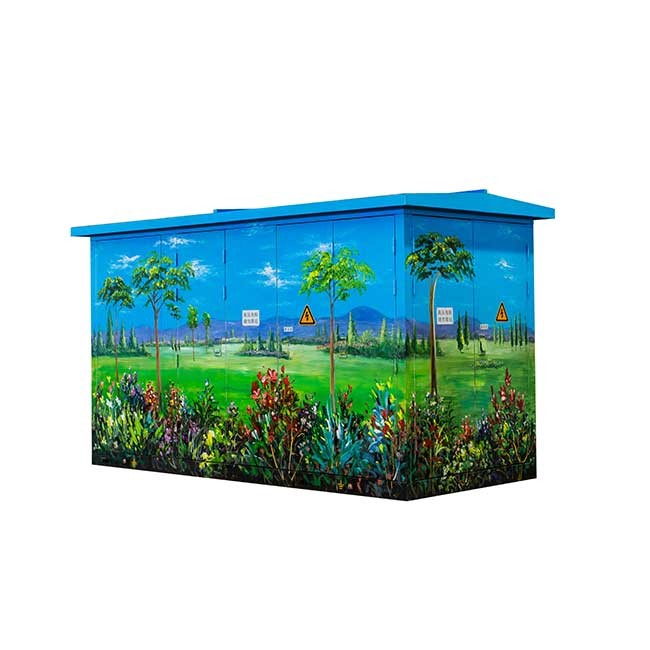

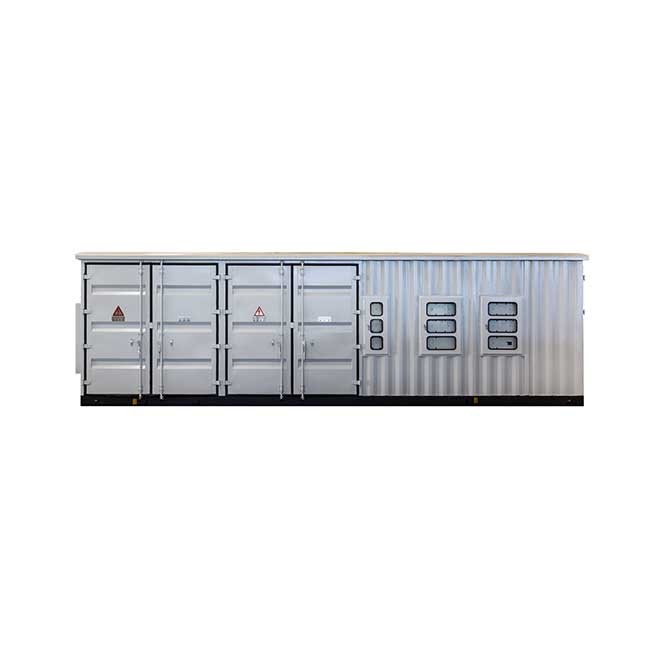

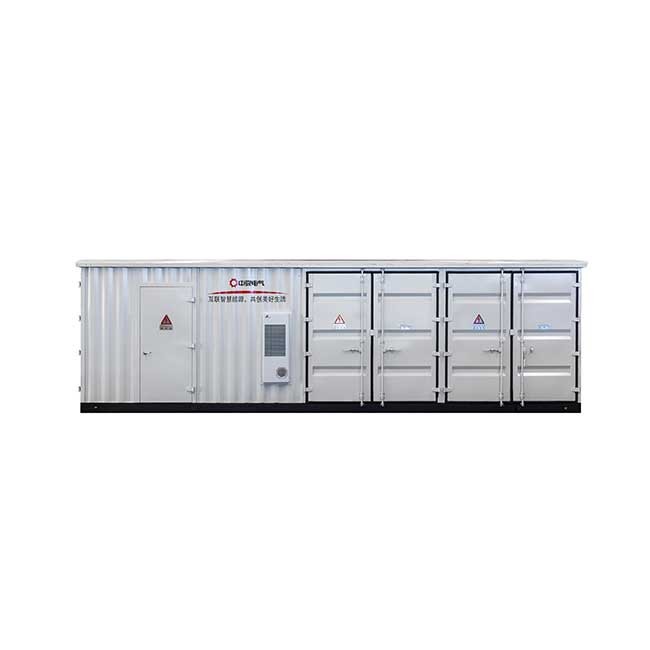

◆箱变外壳具有多种材质、防护等级选择,适应不同用电环境。 外壳材质可以玻纤水泥外壳、夹芯板外壳、钢板外壳、不锈钢外壳和集装箱外壳,防护等级最高可达IP55。
◆高压室、低压室、变压器室根据方案可有多种布局型式,功能齐全,结构紧凑。
◆高压柜可采用普通空气绝缘柜、SF6气体绝缘柜或KYN28中置柜等柜型,低压柜采用GGD、GCK、MNS等柜型,具有多种组合设计方案来满足各种需求。
◆安全、可靠保护人身安全
◆箱变内各电气设备元件性能均满足相应的标准要求,且可靠实现五防要求。箱体采用防盗结构。
◆操作安装方便,产品成套性强,安装方便操作方便。
三、主要技术参数
项目 |
单位 |
高压开关设备 |
电力变压器 |
低压开关设备 |
|
|
额定工作电压Ue |
kV |
12 |
10/0.4 |
0.4/0.23 |
|
额定绝缘水平1min工频耐压 |
kV |
相对地及相间:42 隔离断口:48 |
35 |
2.5 |
|
额定绝缘水平雷电冲击耐压 |
KV |
相对地及相间:42 隔离断口:48 |
75 |
|
|
额定频率 |
Hz |
50 |
||
|
额定容量 |
kVA |
|
50~1250 |
|
|
额定电流 |
A |
视主元件参数而定 |
视变压器而定 |
≤2000 |
|
额定短路开断电流 |
kA |
|
|
15,30,50 |
|
额定短路关合电流 |
kA |
|
|
30,63,105 |
|
额定短时耐受电流 |
kA |
|
|
15,30,50 |
|
额定峰值耐受电流 |
KA |
|
|
30,63,105 |
|
额定短时耐受电流持续时间 |
s |
|
|
2 |
|
防护等级 |
|
外壳四周IP34高压室、变压器室、低压室之间IP2X |
||
|
噪音水平 |
dB |
|
干式≤55 油浸≤65 |
|
四、外形尺寸
暂缺
