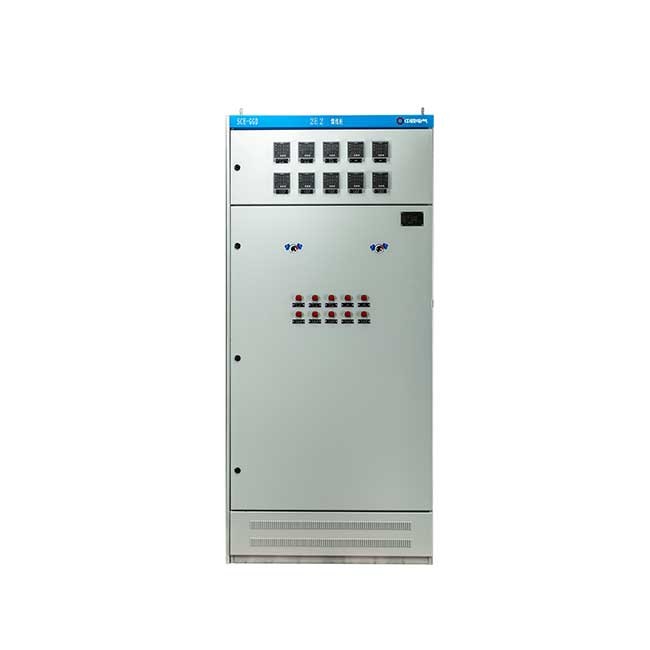

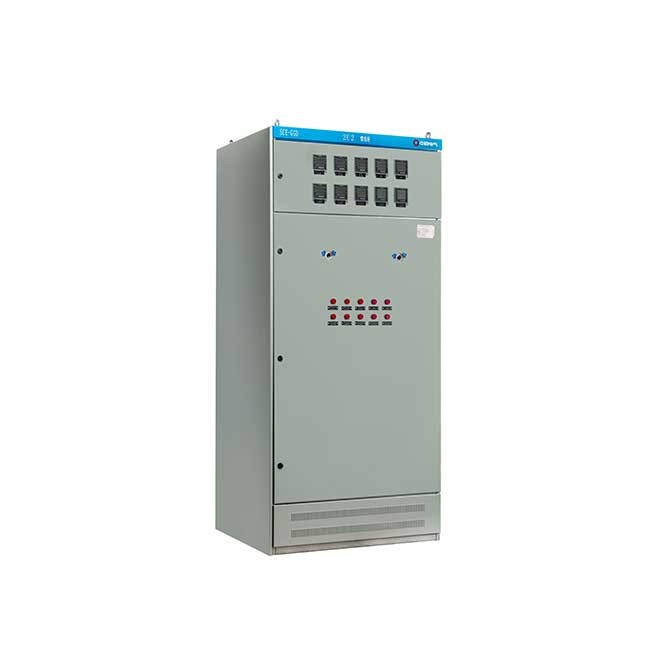

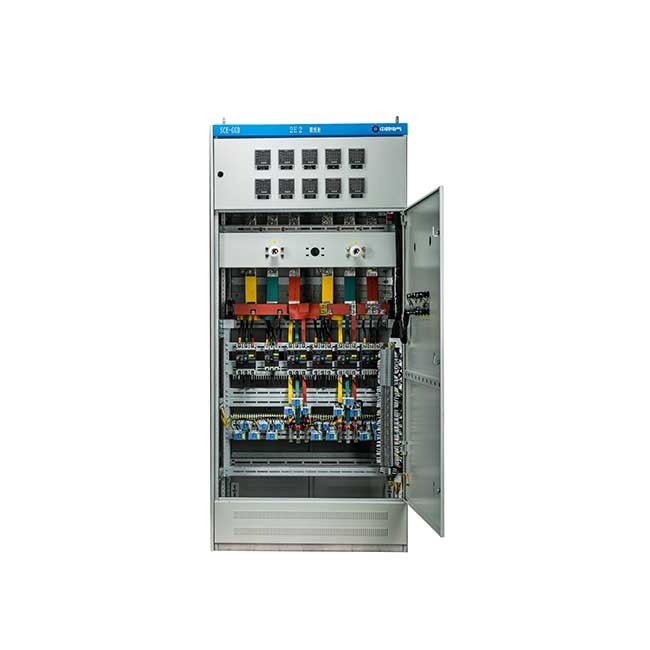

一、产品简介
GGD型交流低压配电柜是一种安全、经济、合理、可靠的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强,结构新颖,防护等级高等特点,可作为低压成套特点。可作为低压成套开关设备的更新换代产品使用,符合IEC60439《低压成套开关设备和控制设备》GB7251.1《低压成套开关设备》等标准。
二、产品特点
◆产品的成本低,使用性能结构紧凑,节省柜体占地面积;
◆全系列标准化,互换性好;
◆配电回路布置合理,一台出线柜可根据用户要求配置多个回路(根据用户需求);
◆全部选用标准钣金件,系统扩展性强,方便设计人员的选用;
◆同一个柜体可以自由组合成不同的功能单元,如计量兼出线单元;
◆柜体可满足抗地震、抗震荡和抗冲击的要求;
◆设备运行的接地连续性和安全可靠性高;
◆柜体单元设计合理、操作省力,可******程度的达到免维护要求;
三、主要技术参数
项目 |
单位 |
数值 |
|
|
额定工作电压Ue |
V |
380 |
|
额定绝缘电压Ui |
V |
660 |
|
额定频率 |
Hz |
50 |
|
外壳防护等级 |
|
IP30、IP31、IP40、IP41 |
|
垂直母线******工作电流 |
A |
1000 |
|
额定短时耐受电流有效值lcw/峰值lpk |
kA |
50/105 |
|
水平母线额定工作电流 |
A |
1000~6300 |
