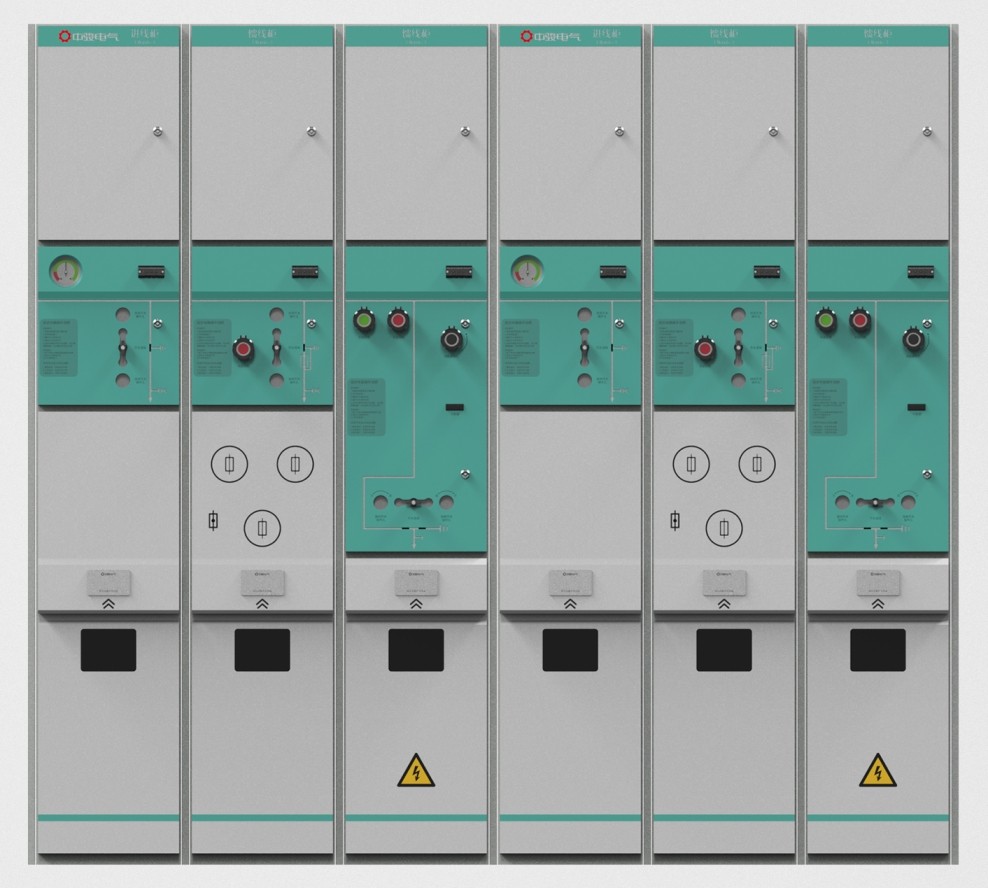

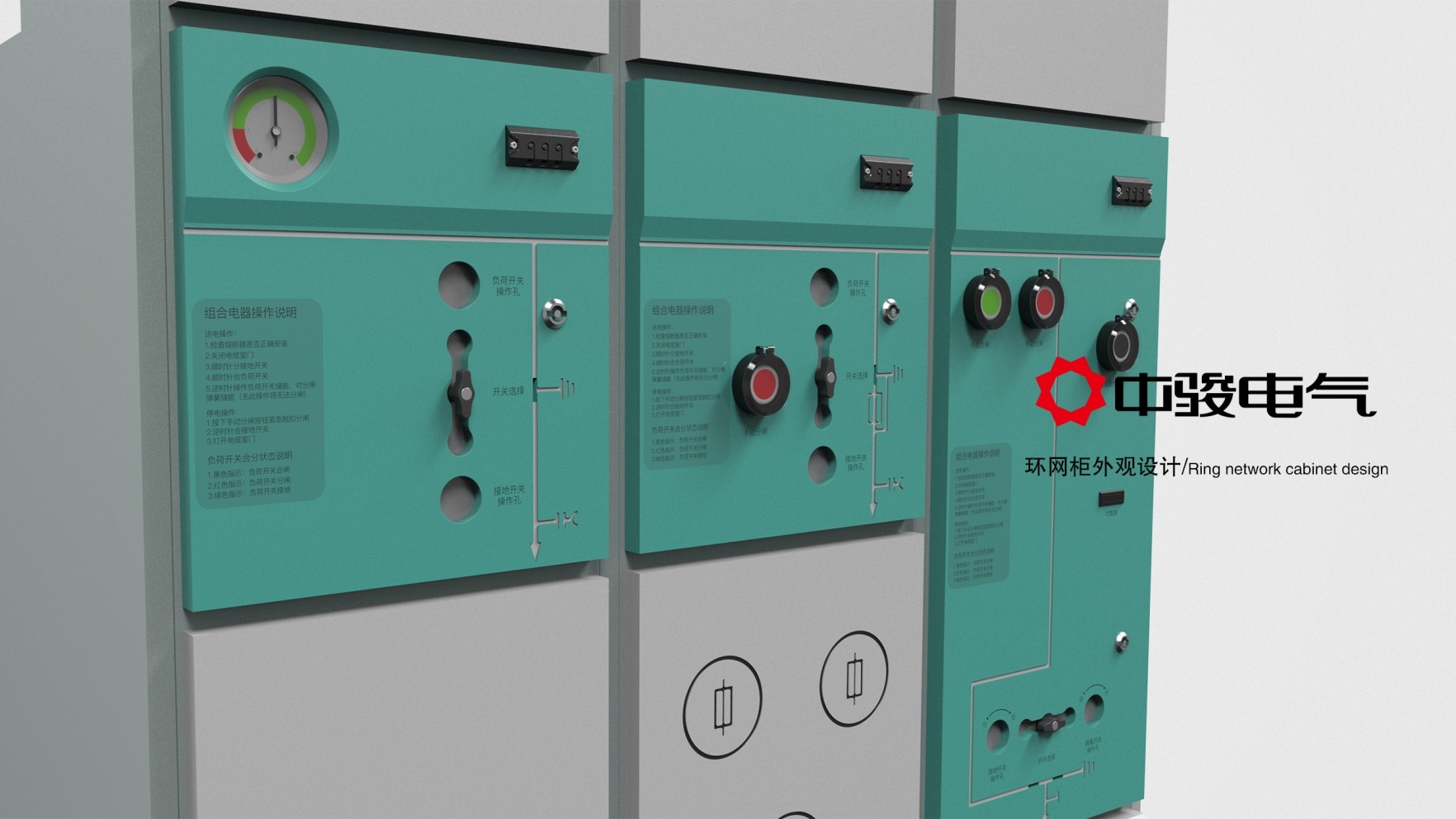

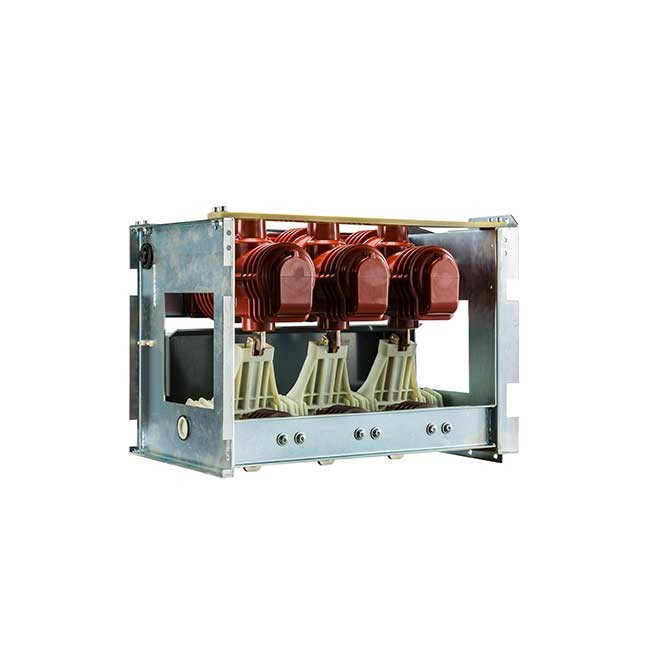

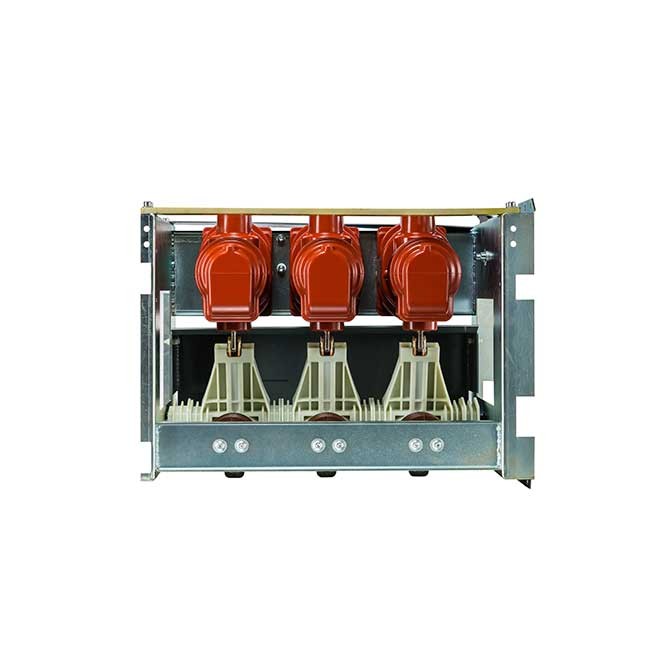

一、产品简介
Ellumi-5型干燥空气充气全绝缘环网柜是在利用干燥空气作为开关柜内部绝缘介质,以现代真空灭弧室作为开断元件而开发的最新一代环保型环网柜。Ellumi-5型干燥空气充气全绝缘环网柜产品适用于电压等级为12kV的电力系统二次配电网络,以及住宅小区、商业建筑、轻工企业、基础设施的供电系统。
二、产品特点
◆采用具有高开断可靠性的真空断路器或真空负荷开关。
◆极高绝缘可靠性,开关柜的额定绝缘水平即使在零表压(相对压力)也可以得到保证。

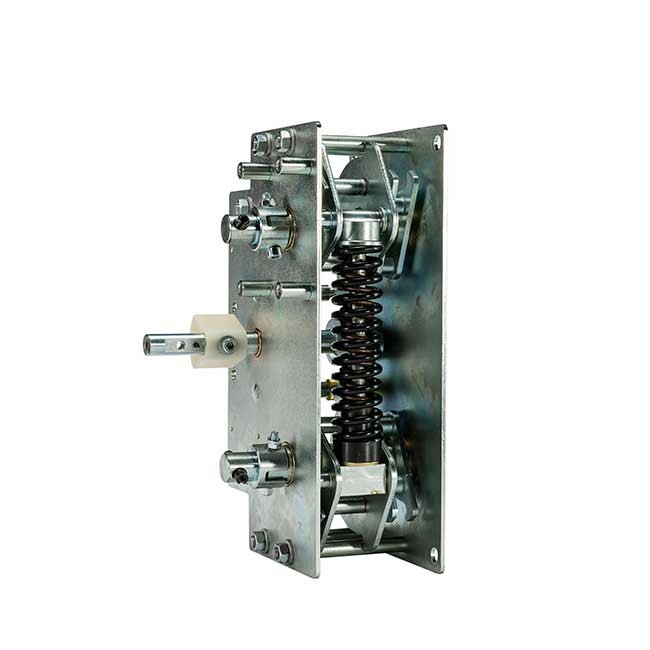

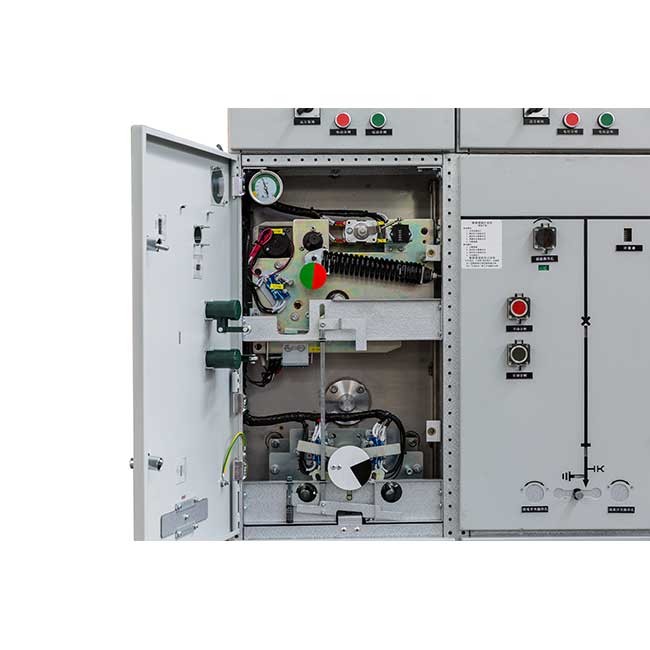

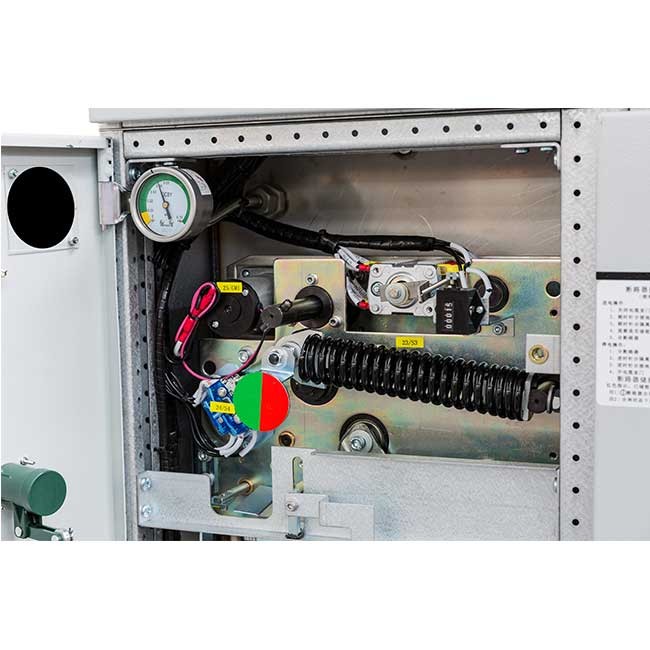

◆三工位隔离开关操动机构设有高效油缓冲器,******程度避免了三工位隔离开关分闸操作时动刀头在分闸位置的抖动现象。

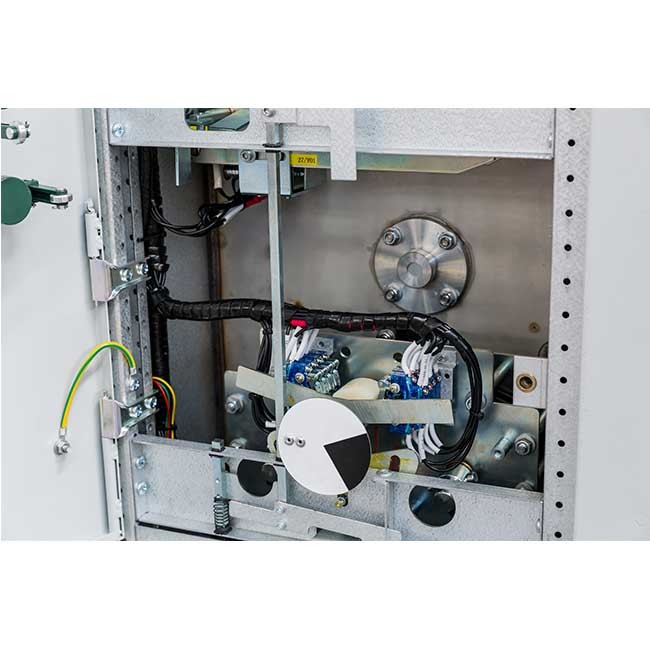

◆气箱内开关柜三工位下隔离开关状态可以同带红外照明的内窥探头及手持显示屏方便地观测到,确保运行维护人员的人身安全。
◆开关柜占地面积小,可与SF 6 气体充气全绝缘环网柜相媲美。
◆与SF 6 气体充气全绝缘环网柜操作运行相比而言,无需任何特殊培训的安装操作运行技巧。

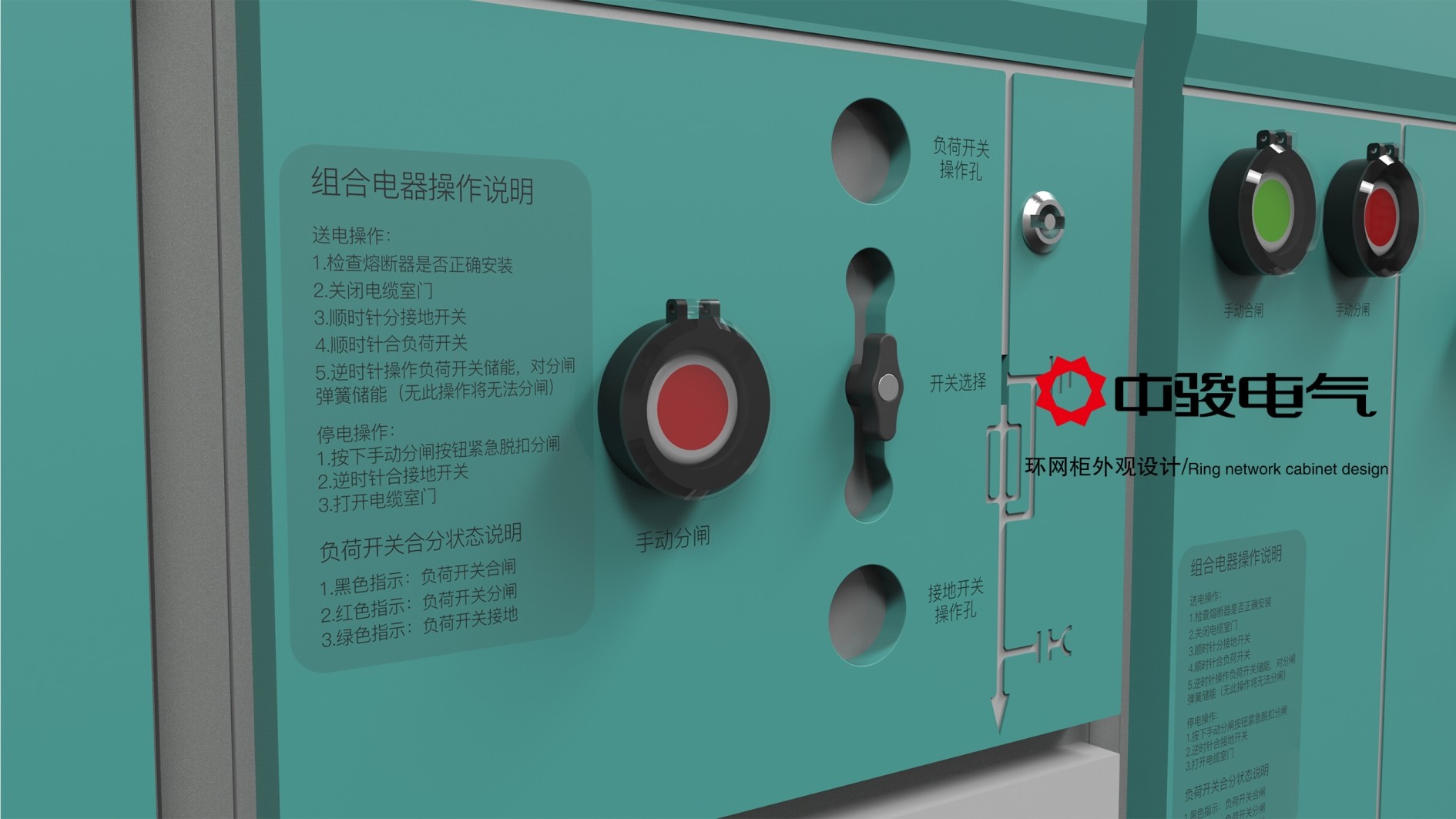

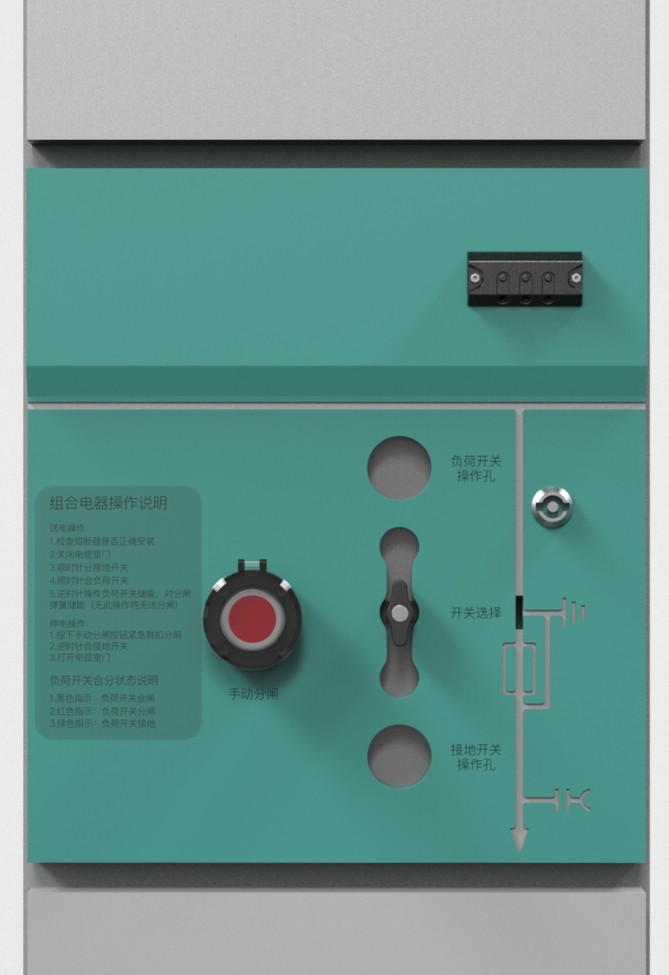

◆可靠的机械联锁为设备及运行维护人员的人身安全提供的最高的安全性。
◆任何对气箱的维护工作都可在开关柜现场进行,无需任何的气体回收装置。
◆气箱采用机器人冷金属过渡焊焊接技术,具有气箱焊接热变形小,焊接过程无内部飞溅的特点。
◆每一台开关都经过系统及严格质量检验,在1.1倍的额定电压下,整机局放值控制在10pc以内。
三、主要技术参数
项目 |
单位 |
数值 |
|
|
额定工作电压Ue |
kV |
12 |
|
额定电流 |
A |
630 |
|
额定绝缘水平1min工频耐压 |
kV |
相对地及相间:42 隔离断口:48 |
|
额定绝缘水平雷电冲击耐压 |
kV |
相对地及相间:75 隔离断口:85 |
真空断路器柜 |
额定短路开断电流 |
kA |
20 |
额定短路关合电流 |
kA |
50 |
|
额定短时耐受电流 |
kA |
20 |
|
额定峰值耐受电流 |
kA |
50 |
|
机械寿命操作循环 |
|
10000/5000 |
|
负荷开关柜 |
额定电流 |
|
630 |
额定短时耐受电流 |
|
20 |
|
额定峰值耐受电流 |
|
50 |
|
机械寿命 |
|
10000/5000 |
|
关合及开断等级 |
|
E3 |
|
|
防护等级 |
|
IP4X |
|
年泄漏率 |
|
≤0.1% |

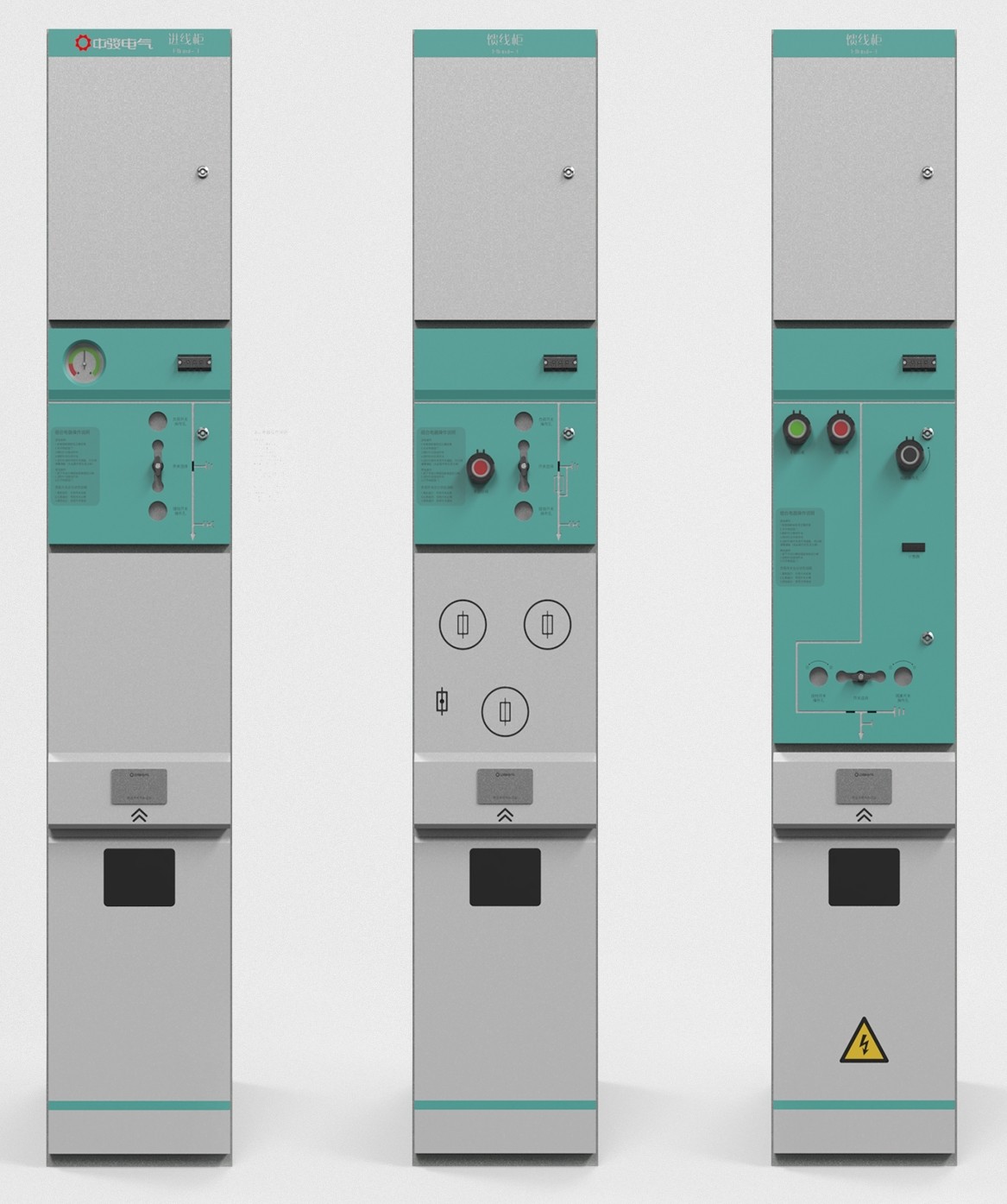

四、外形尺寸
