一、产品简介

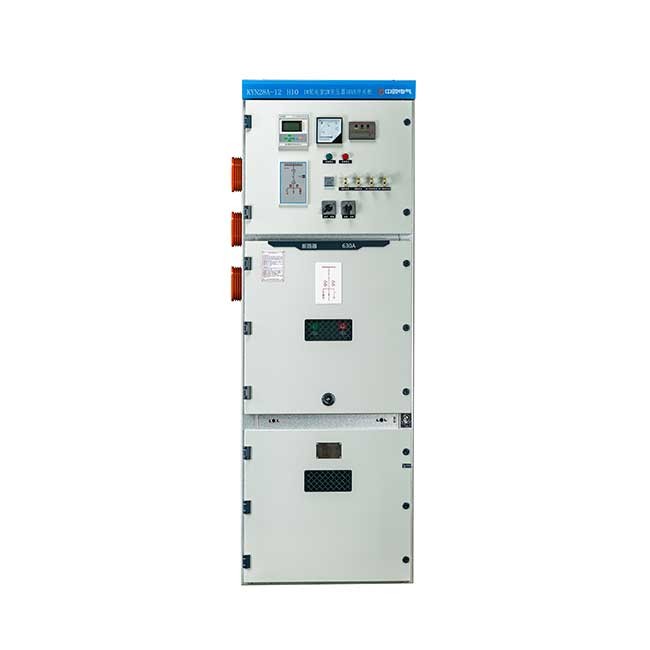

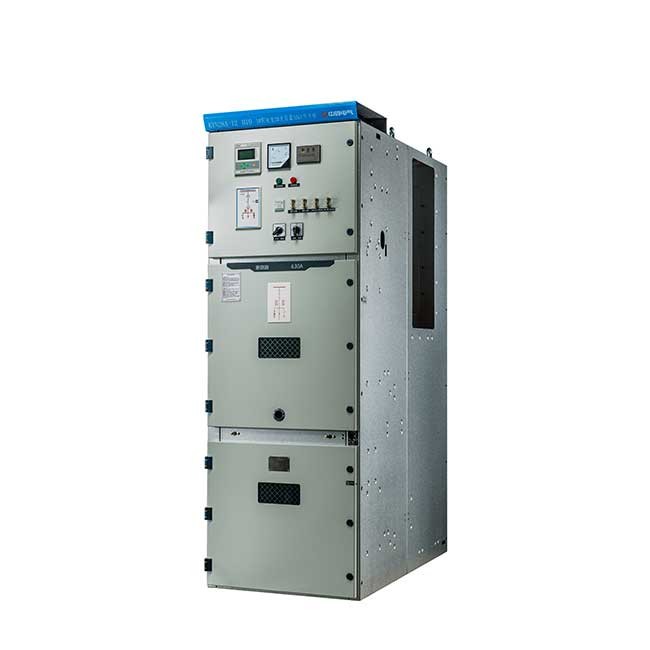

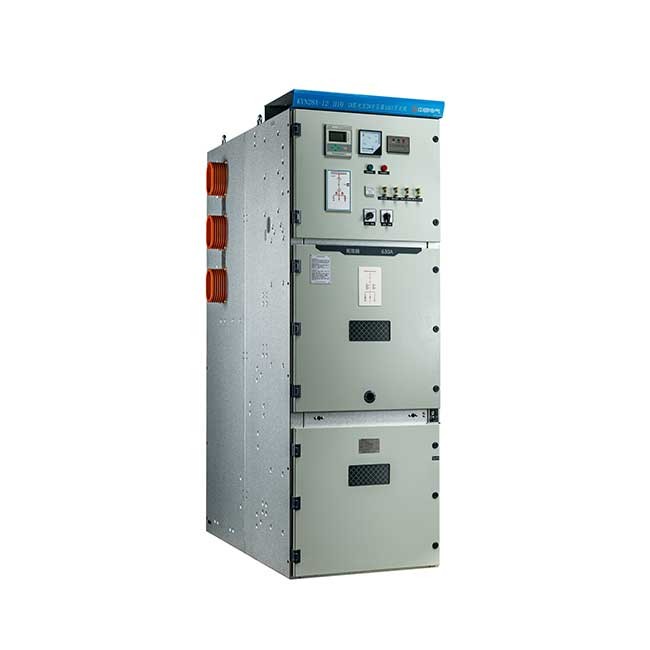

KYN28A-12 型铠装移开式户内交流金属封闭开关设备(以下简称开关设备),系 3.6~12kV 三相交流 50Hz 单母线及单母线分段系统的成套配电设备。主要用于发电厂、工矿企业配电、电力系统二次变电所的输配电以及大型高压电动机起动设备等,实行控制、保护、监测之用。本开关柜符合 IEC 62271-200、GB/T3906 等标准要求,具有完善的“五防”闭锁功能,配用我公司的 VSV 系列、ZNZ6 系列真空断路器,实为一种性能优越的配电装置。
二、产品特点

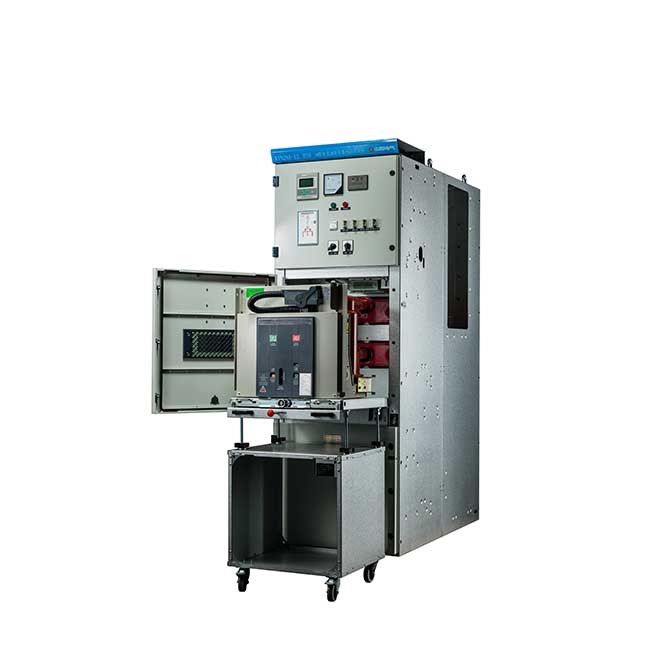

◆采取均衡电场的技术,主导体外套热缩材料绝缘,具有较高的绝缘性能,所有设备的操作,包括断路器的分开闸,断路器手车的推入或移出自己接地开关的分合闸操作等,能够在门板关闭状态下进行
◆实用性强的开关设备,真空断路器手车为免维修型,采用高效、高寿命、模块化弹操机构与其配套
◆适应性广的开关设备-可适应电缆线和母排进出或电缆及母排混合式进出,可使用各种常见的电缆头
◆具有国际先进水平的开关设备,可配置弧光识别、运行状态可视装置,-可配置在线温度监控装置,断路器手动、电动操作,可实现远动远控和配网自动化;
三、主要技术参数
项目 |
单位 |
技术参数 |
|
额定电压 |
KV |
12 |
|
额定绝缘水平 |
工频耐压(1min) |
KV |
42 |
雷电冲击耐压(峰值) |
KV |
75 |
|
额定频率 |
Hz |
50,60 |
|
主母线额定电流 |
A |
1250~4000 |
|
分支母线额定电流 |
A |
630~4000 |
|
额定短时耐受电流(4s) |
KV |
16,20,25,31.5,40,50 |
|
额定峰值耐受电流 |
kA |
40,50,63,80,100,125 |
|
防护等级 |
|
外壳IP4X,断路器室门打开IP2X |
四、外形尺寸
暂缺
