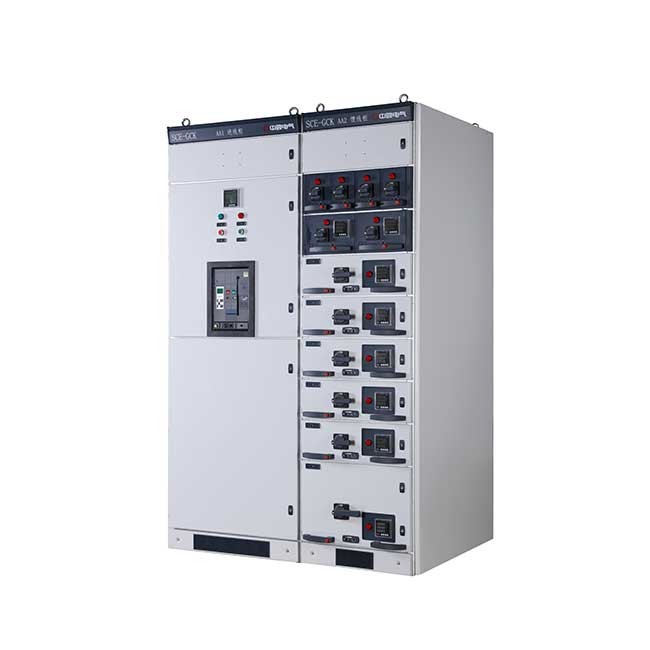

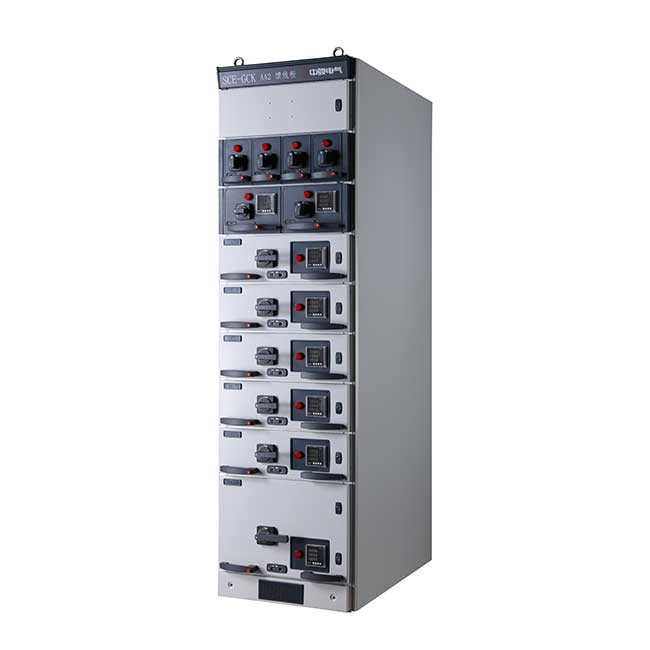

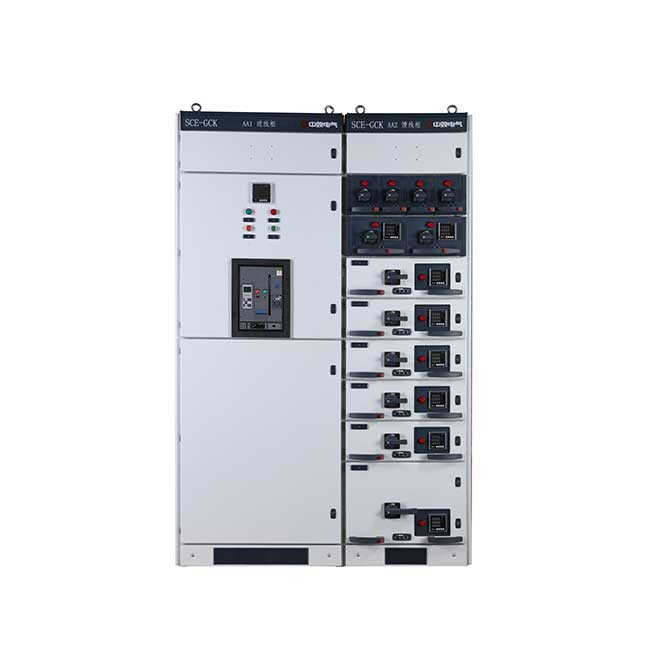

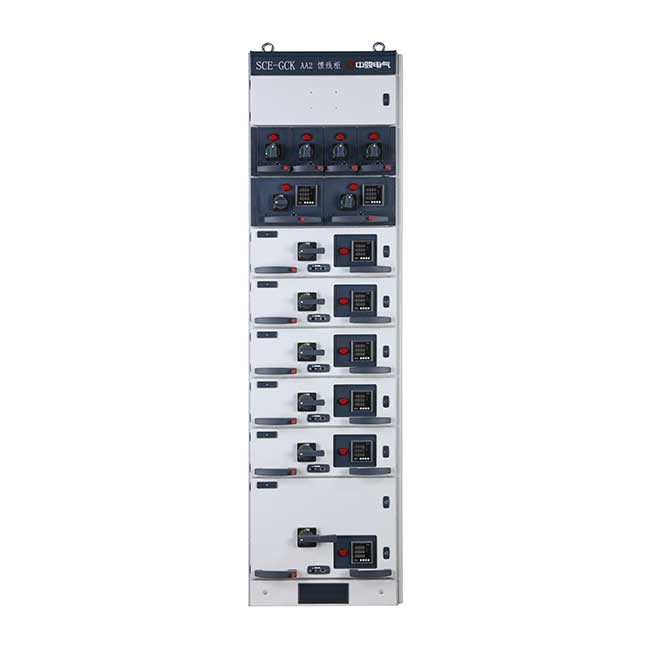

一、产品简介
GCK-Pro开关柜采用柜架结构组装灵活,可实现各种模块化的标准制造,以满足不同用户的快速生产及交货要求。产品便于现场的运行、维护及机构的功能升级。开关柜采用XJG8系列机构, 轻松操作平稳推进大电流抽屉; 三个位置定位、显示、锁定抽屉,即使误操作也没有电气故障,满足开关非正常跳闸的自复位合闸功能。主电路(动静触头)采用叠片式结构接插件,触头压力随启动电流增大而增大,触头具备耐压等级高、载流量大、温升低等特点,高可靠性触头满足全工况使用情况;
二、产品特点
◆全系列产品标准化,互换性好,馈线回路可以自由组合(混装)成不同的功能单元;
◆产品结构紧凑,占地面积小,结构选用标准25模数的钣金件,可扩展模块通用性强,;
◆配电回路布置合理,馈线回路每台柜最多可配置36个回路;
◆柜体结构通过加强筋增强结构制作,相比同类产品强度增强30%以上,完全符合抗震、机械提升试验要求;

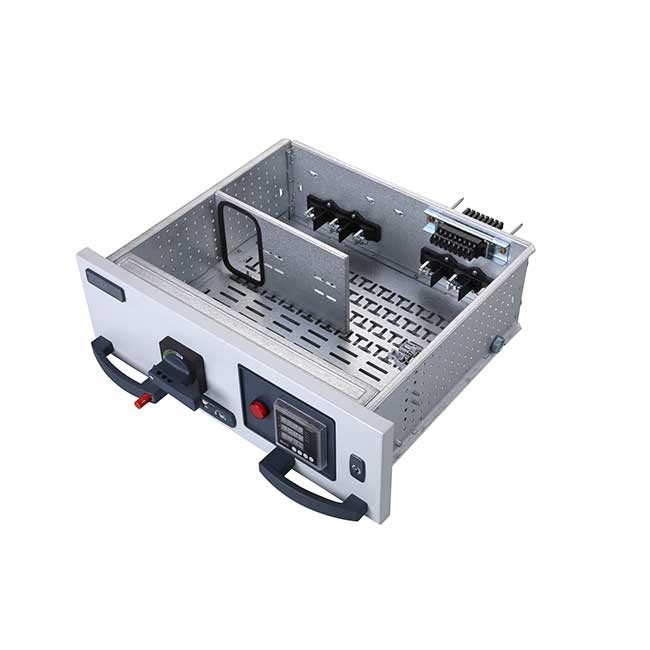

◆采用XJG8推进机构,轻松通过Z型手柄平稳推进移出抽屉,三位置具有机械定位、显示,并带有“咔嗒”的声音提示功能;
◆主电路接插件(动静触头)采用叠片式结构,触头压力随启动电流增大而增大,触头具备耐压等级高、载流量大、温升低等特点;
◆柜体运动部件及操作单元设计合理、操作省力,可******程度的达到免维护要求;
三、主要技术参数
项目 |
单位 |
数值 |
|
|
额定工作电压Ue |
V |
380 V |
|
额定绝缘电压Ui |
V |
660V |
|
额定频率 |
Hz |
50Hz |
|
污染等级 |
|
3 |
|
过电压等级 |
|
III 、IV(进线柜) |
|
外壳防护等级 |
|
IP30、IP31、IP40、IP41 |
|
垂直母线******工作电流 |
A |
1000 |
|
额定短时耐受电流有效值lcw/峰值lpk |
kA |
50/105 |
|
水平母线额定工作电流 |
A |
1000~3150 |
|
电缆进出线方式 |
|
柜底,柜顶 |
|
接线方式 |
|
柜前右侧,柜后 |
四、外形尺寸
暂缺
