一、产品简介

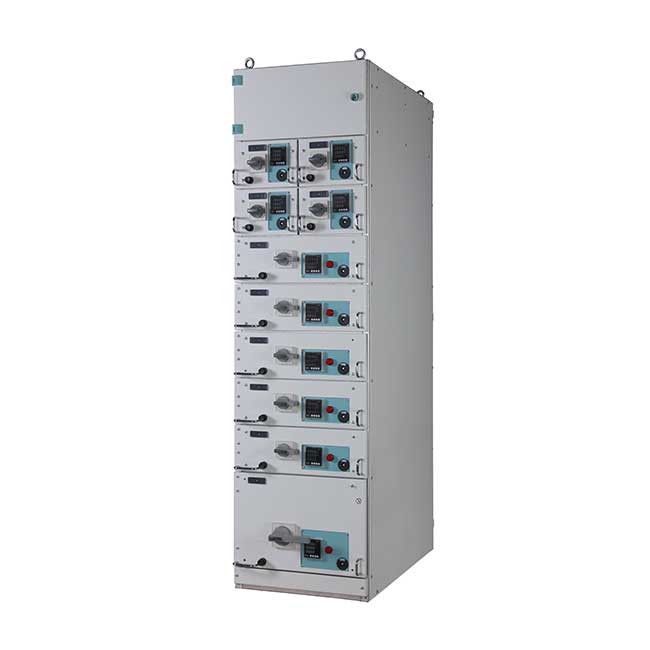

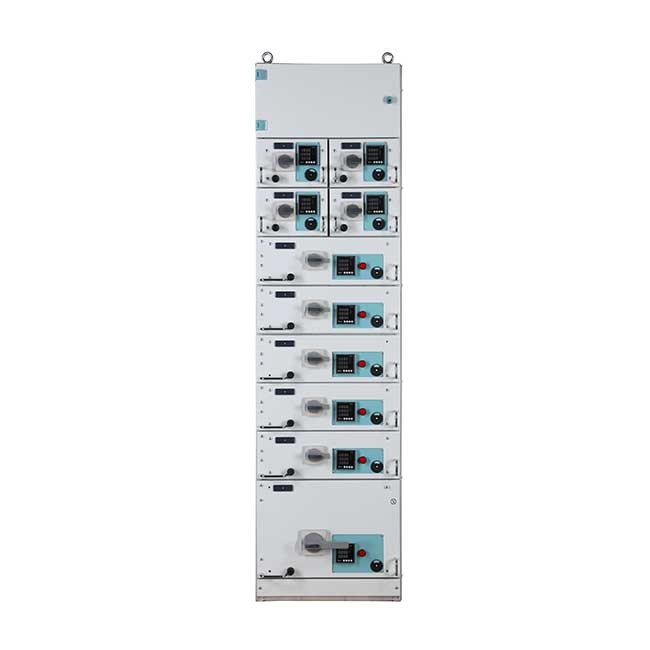

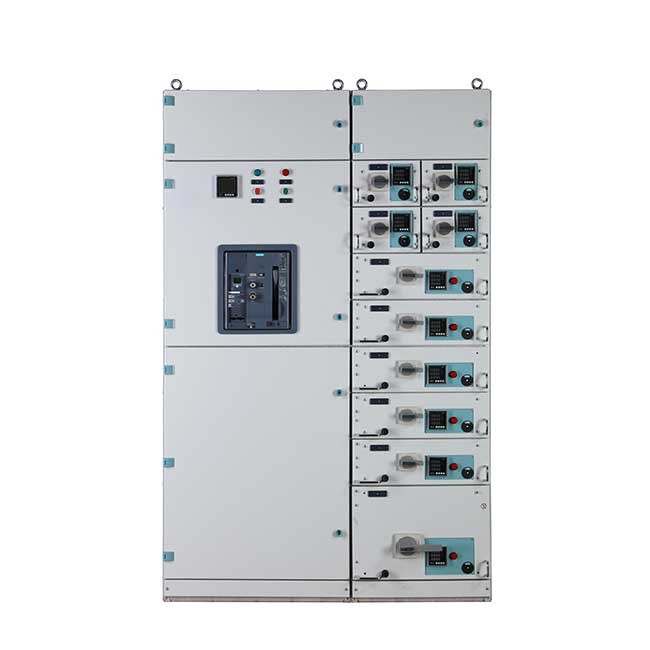

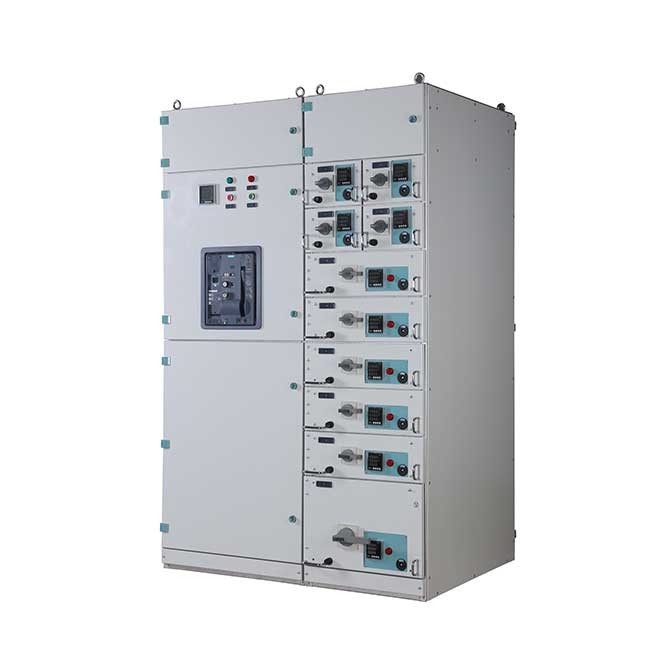

8PT低压开关柜是向世界各地推广的低压开关柜，它可应用在最高至7400A额定电流的各种工作环境，它既可采用固定安装式设计、插入式设计，也可采用抽出式设计。模块化的设计每台8PT低压开关柜都是由标准化和典型化的模块组成。所有模块均符合中骏智能设计规范。各种模块可以按西门子设计规范任意组合，从而能满足各式各样的要求。
二、产品特点
◆通过型式试验的低压开关柜 (TTA)
◆水平母线统一布置在开关柜的上方
◆3 极和4极水平母线系统其额定电流可至7400A 其额定峰值耐受电流 Ipk 可至 375kA
◆器件隔室的深度尺寸大，适用于各种安装需求
◆模块化的器件隔室
◆开关柜可单面安装，也可以背靠背安装
◆外部电缆可从柜子的上部或下部进入，也可以在柜体的前部和后部进行安装连接
◆每台设备均通过型式试验来验证安全性及各项质量
◆中骏智能开关电器可保证运行可靠性
◆通过当地生产，供销世界各地
◆灵活多样，使解决方案具有较高的经济性
三、主要技术参数
|
项目 |
数值 |
|
|
标准和规范 |
低压成套开关设备和控制设备 |
IEC60439-1，DINEN60439-1 |
|
内部故障引起电弧情况下的试验导则 |
IEC61641 |
|
|
电气间隙和爬电距离 |
额定冲击耐受电压 |
8kV |
|
过电压类别 |
III |
|
|
污染等级 |
3 |
|
|
额定绝缘电压 |
|
1000V |
|
额定工作电压 |
|
至690V |
|
表面处理 |
骨架 |
镀锌/静电喷涂/喷漆 |
|
外壳 |
镀锌/静电喷涂/喷漆 |
|
|
门 |
静电喷涂/喷漆 |
|
|
额定电流 |
水平母线 |
≤7400 |
|
垂直母线 |
断路器技术≤6300 固定式技术≤630 |
|
|
额定短时耐受电流 |
有效值lcw/峰值lpk |
150kA/375kA |
|
防护等级 |
|
通风柜≤IP42,非通风柜≤IP54 |
四、外形尺寸
暂缺
